جزئیات محصول:
|
| مواد: | لاستیک | کاربرد: | STS، STD |
|---|---|---|---|
| ایستاد: | ISO17357:2014 | بسته بندی: | بسته بندی معمولی |
| فشار کاری: | 50Kpa یا 80Kpa | اندازه: | سفارشی |
| برجسته کردن: | گلگیر یوکوهاما,گلگیر یوکوهاما,گلگیر پنوماتیک نوع یوکوهاما |
||
گلگیر بادی کشتی لاستیکی دریایی گلگیر لاستیکی
توضیحات محصول

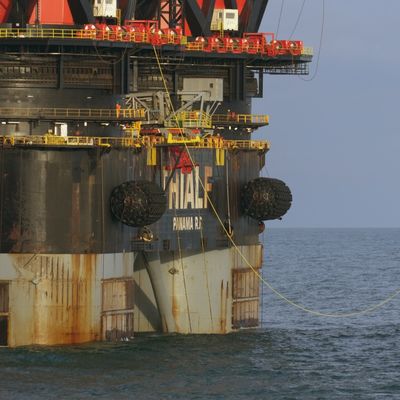

گلگیرهای پنوماتیک شناور در سراسر جهان در عملیات انتقال کشتی به کشتی (STS)، اسکله ها و شناورهای مختلف استفاده می شود.گلگیرها که در عملیات کشتی به کشتی و کشتی به اسکله استفاده می شوند، نقش حیاتی در عملکرد ایمن پهلوگیری و پهلوگیری کشتی دارند.
1. گواهی ISO 17357-1:2014
2. جذب انرژی تضمین شده
3. فشار بدنه کم
4. توری تایر زنجیر و نوع Sling
5. ساختار پوست ضخیم
6. عملکرد زاویه ای خوب
ایمنی و قابلیت اطمینان
گلگیرهای لاستیکی پنوماتیک Jerryborg از چندین لایه طناب لاستیک قوی ساخته شده اند و بنابراین در برابر فشار و برش مقاوم هستند.ضریب ایمنی اتخاذ شده در طراحی این گلگیر بر اساس تئوری پذیرفته شده است و با آزمایشات گسترده به اثبات رسیده است.تجربه عملیاتی در مدت زمان طولانی گواهی بر ایمنی و قابلیت اطمینان بالای آن است و تست های فشار هیدرولیک استحکام مناسبی را ثابت کرده است.علاوه بر این، گلگیرهای سایز بزرگ مجهز به یک سوپاپ ایمنی برای آزاد کردن هوای داخل در صورت فشار بیش از حد تصادفی هستند.شکل زیر داده‌های به‌دست‌آمده از بسیاری از آزمایش‌های فشار مخرب در تراکم‌های درصدی مختلف را نشان می‌دهد.چنین داده‌هایی برای ایجاد منحنی حداقل فشار پایدار (MEP) برای گلگیرهای لاستیکی پنوماتیکی استفاده می‌شوند.
ابعاد نصب
| اندازه | آ | ب | سی | D | E | اف |
| φ1000x1500L | 975 | 950 | 1350 | 200 | 375 | 2000 |
| φ1200x2000L | 1200 | 1140 | 1620 | 220 | 430 | 2600 |
| φ1500x2500L | 1525 | 1420 | 2050 | 250 | 525 | 3250 |
| φ2000x3500L | 2050 | 1900 | 2700 | 300 | 650 | 4500 |
| φ2500x4000L | 2490 | 2380 | 3380 | 450 | 890 | 5200 |
| φ3300x6500L | 3380 | 3140 | 4460 | 500 | 1080 | 8500 |
| φ4500x9000L | 4710 | 4270 | 6180 | 800 | 1470 | 12000 |
[واحد: میلی متر]
جدول عملکرد
| IP50 | کارایی | وزن گلگیر | فشارها |
بدن
|
لنگر انداختن زنجیر قطر میلی متر |
|||||
|
دیاx طول (میلی متر) |
انرژی (GEA) kJ |
واکنش (در GEA) kN |
فشار (در GEA) کیلو پاسکال |
بدن فقط کیلوگرم |
شبکه زنجیره ای (بدون بدن) کیلوگرم |
زنجیر تایپ کنید |
تسکین شیر فلکه کیلو پاسکال |
اثبات تست کیلو پاسکال |
||
| φ300 x 600 لیتر | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| φ500 x 1000 لیتر | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| φ600 x 1000 لیتر | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| φ700 x 1500 لیتر | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| φ800 x 1500 لیتر | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| φ1000 x 1500 لیتر | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| φ1000 x 2000 لیتر | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| φ1200 x 2000 لیتر | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| φ1200 x 3000 لیتر | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| φ1350 x 2500 لیتر | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| φ1500 x 2500 لیتر | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| φ1500 x 3000 لیتر | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| φ1500 x 4000 لیتر | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| φ1700 x 3000 لیتر | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| φ1700 x 7200 لیتر | 516 | 1621 | 133 | 760 | N/A | 810 | - | 200 | 16 | 22 |
| φ2000 x 3000 لیتر | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| φ2000 x 3500 لیتر | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| φ2000 x 4000 لیتر | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| φ2000 x 6000 لیتر | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| φ2500 x 4000 لیتر | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| φ2500 x 5500 لیتر | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| φ2500 x 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| φ3000 x 5000 لیتر | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| φ3300 × 4500 لیتر | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| φ3300 x 6500 لیتر | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| φ3300 x 10600 لیتر | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| φ4500 x 7000 لیتر | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| φ4500 × 9000 لیتر | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| φ4500 x 12000 لیتر | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |
| IP80 | کارایی | وزن گلگیر | فشارها | بدن ضخامت میلی متر |
لنگر انداختن زنجیر قطر میلی متر |
|||||
|
دیاx طول (میلی متر) |
انرژی (GEA) kJ |
واکنش (در GEA) kN |
فشار (در GEA) کیلو پاسکال |
بدن فقط کیلوگرم |
شبکه زنجیره ای (بدون بدن) کیلوگرم |
زنجیر تایپ کنید |
تسکین شیر فلکه کیلو پاسکال |
اثبات تست کیلو پاسکال |
||
| φ300 x 600 لیتر | 0.6 | 17 | - | 20 | - | 250 | 13 | 13 | ||
| φ500 x 1000 لیتر | 8 | 85 | 174 | 26 | 121 | 37 | - | 250 | 13 | 16 |
| φ600 x 1000 لیتر | 11 | 98 | 166 | 30 | 132 | 42 | - | 250 | 13 | 16 |
| φ700 x 1500 لیتر | 24 | 180 | 177 | 52 | 165 | 63 | - | 250 | 14 | 16 |
| φ800 x 1500 لیتر | 31 | 204 | 180 | 71 | 280 | 83 | - | 250 | 15 | 16 |
| φ1000 x 1500 لیتر | 45 | 239 | 160 | 84 | 220 | 111 | - | 250 | 15 | 16 |
| φ1000 x 2000 لیتر | 64 | 338 | 174 | 101 | 242 | 129 | - | 250 | 15 | 16 |
| φ1200 x 2000 لیتر | 89 | 390 | 166 | 149 | 352 | 176 | - | 250 | 15 | 16 |
| φ1200 x 3000 لیتر | 140 | 623 | 185 | 275 | 435 | 310 | - | 250 | 16 | 16 |
| φ1350 x 2500 لیتر | 144 | 561 | 170 | 226 | 385 | 270 | - | 250 | 17 | 16 |
| φ1500 x 2500 لیتر | 174 | 610 | 166 | 268 | 484 | 312 | - | 250 | 17 | 19 |
| φ1500 x 3000 لیتر | 218 | 761 | 174 | 339 | 583 | 355 | - | 250 | 17 | 20 |
| φ1500 x 4000 لیتر | 296 | 1053 | 176 | 363 | 690 | 378 | - | 250 | 17 | 20 |
| φ1700 x 3000 لیتر | 272 | 840 | 168 | 348 | 638 | 392 | - | 250 | 17 | 20 |
| φ1700 x 7200 لیتر | 668 | 2096 | 170 | 795 | N/A | 845 | - | 250 | 18 | 22 |
| φ2000 x 3000 لیتر | 363 | 955 | 160 | 413 | 990 | 479 | - | 250 | 19 | 22 |
| φ2000 x 3500 لیتر | 438 | 1150 | 168 | 454 | 1056 | 520 | - | 250 | 19 | 24 |
| φ2000 x 4000 لیتر | 520 | 1380 | 173 | 505 | 1150 | 535 | - | 250 | 19 | 24 |
| φ2000 x 6000 لیتر | 791 | 2109 | 170 | 724 | 1650 | 810 | 230 | 300 | 18 | 28 |
| φ2500 x 4000 لیتر | 944 | 1815 | 180 | 1111 | 1364 | 1309 | 230 | 300 | 20 | 30 |
| φ2500 x 5500 لیتر | 1343 | 2653 | 195 | 1353 | 2035 | 1606 | 230 | 300 | 20 | 36 |
| φ2500 x 9100L | 2293 | 4505 | 199 | 2360 | 3467 | 2450 | 230 | 300 | 20 | 38 |
| φ3000 x 5000 لیتر | 1593 | 2608 | 185 | 1670 | 1800 | 1850 | 230 | 300 | 21 | 34 |
| φ3300 × 4500 لیتر | 1673 | 2476 | 171 | 1892 | 1881 | 2299 | 230 | 300 | 22 | 34 |
| φ3300 x 6500 لیتر | 2583 | 3961 | 191 | 2420 | 2827 | 2827 | 230 | 300 | 22 | 42 |
| φ3300 x 10600 لیتر | 4366 | 6907 | 208 | 3333 | 5126 | 3872 | 230 | 300 | 23 | 54 |
| φ4500 x 7000 لیتر | 4608 | 4988 | 174 | 4136 | 4301 | 4350 | 230 | 300 | 26 | 54 |
| φ4500 × 9000 لیتر | 6766 | 7551 | 192 | 4818 | 5929 | - | 230 | 300 | 26 | 58 |
| φ4500 x 12000 لیتر | 9218 | 14490 | 202 | 5863 | 7689 | - | 230 | 300 | 26 | 58 |
| جذب انرژی تضمین شده IGEAl در انحراف اسمی 60٪ است.تحمل واکنش 110٪ است. | ||||||||||
سیشرکتپروفیل
Qingdao Jerryborg Marine Machinery Co., Ltd در Qingdao، یک شهر ساحلی زیبا با کاشی کاری های قرمز و درختان سبز، دریای آبی و آسمان صاف، یک شرکت با فناوری پیشرفته است که با تولید، تحقیق و نوآوری، خدمات فنی، متخصص در تولید دریایی ادغام شده است. محصولاتی مانند گلگیر لاستیکی دریایی، کیسه هوای دریایی، علامت ناوبری و شناور دریایی.تمامی محصولات دارای گواهینامه ISO 9001-2008 و تاییدیه کیفیت IACS از CCS، BV، GL، ABS، LG و غیره هستند.
شرکت Qingdao Jerryborg Marine Machinery Co., Ltd با داشتن پایه فناوری قوی، تکنیک ساخت پیشرفته، امکانات کامل تولید و تجهیزات بازرسی مجهز، وقف خود را برای تبدیل شدن به یک تولید کننده محصولات دریایی رقابتی بین المللی با رتبه برتر ارائه محصولات با کیفیت بالا و خدمات عالی دارد. برای همه مشتریان، و مسئولیت تضمین ایمنی دریایی جهانی از طریق همکاری دوجانبه سودمند با شرکای سراسر جهان را بر عهده دارند.
پتسهیلات تولید
سوالات متداول
چرا شرکت خود را انتخاب کنید؟
Jerryborg اصرار دارد که ابتدا از زمان تأسیس، نیازهای مشتریان را ارائه دهد، حرفه ای ترین راه حل را برای برآورده کردن نیازهای شخصی مشتری ارائه کند.و ما توجه زیادی به کنترل کیفیت می کنیم، قابلیت اطمینان بالا اصل طراحی ما است، کنترل کیفیت از ابتدا شروع می شود، قطعات با کیفیت بالا، تکنولوژی و تجهیزات پیشرفته استفاده می شود، محصولات به عنوان الزامات ISO9001:2015 طراحی، تولید و آزمایش می شوند.تمام مراحل به شدت کنترل می شود و به طور کامل الزامات نقشه برداران کشتی مانند CCS، BV، RS، ABS، LR و غیره را برآورده می کند.
نکات برجسته جریبورگ چیست؟
ما انواع گلگیرها مانند گلگیر سوپر سلولی، گلگیر سوپر مخروطی، گلگیر قوسی، گلگیر استوانه ای، گلگیر نوع D و غیره را ارائه می دهیم. همچنین طراحی سیستم کامل گلگیر و نصب برای تسهیلات بندری را به مشتریان ارائه می دهیم.
نقاط فروش محصولات شما چیست؟
یک محصول گلگیر برتر می تواند هم از کشتی و هم از ساختار اسکله ای که در برابر آن قرار گرفته محافظت کند، از هر گونه آسیب جلوگیری کند و در هزینه های تعمیر صرفه جویی کند. گلگیرهای لاستیکی ما مطابق با دستورالعمل های PIANC تولید می شوند و در طیف وسیعی از ترکیبات متناسب با کاربردهای مختلف تولید می شوند.علاوه بر این، Jerryborg می تواند مطابق نقشه ها تولید کند و خدمات مشاوره فنی را به صورت رایگان ارائه دهد.
آیا مواد اصلی این محصول لاستیک است؟
جریبورگ گلگیرهای لاستیکی را نه تنها با استفاده از لاستیک طبیعی، پلی بوتادین و سایر لاستیک های عمومی، بلکه با استفاده از پلی اتیلن کلروسولفوناته، پلی اورتان و سایر لاستیک های ویژه تولید می کند تا نیازهای خاص کاربران و نیازهای محیطی استفاده های مختلف را برآورده کند.
