جزئیات محصول:
|
| مواد: | لاستیک طبیعی | فشار اولیه: | 50kpa 80kpa |
|---|---|---|---|
| کاربرد: | STS ، STD | تجهیزات جانبی: | تور زنجیر چرخ ، فلنج ، شیر اطمینان |
| رنگ: | سیاه ، خاکستری ، سفید خامه ای و غیره | ضمانتنامه: | 24 ماه |
| نام محصول: | گلگیر پنوماتیک ، گلگیر کشتی ، گلگیر قایق ، گلگیر لاستیکی شناور | محل مبدا: | چینگدائو ، چین |
| برجسته: | فندر هیدرو پنوماتیک,بافر لاستیکی دریایی,فندر هیدرو پنوماتیک ISO17357 |
||
ISO17357 گلگیر هیدرو پنوماتیک برای بافر لاستیکی دریایی زیر دریایی
فندر هیدرو پنوماتیک
گلگیر هیدرو پنوماتیکدر ژاپن در سال 1958 توسعه داده شد. باید مطابق ISO 17357 تولید شود. این استاندارد استانداردهای بین المللی مربوط به مواد و آزمایش این گلگیرها را تعیین می کند.در بیشتر موارد ،هیدرو پنوماتیک fپایان دادنبرای محافظت بیشتر باید با لاستیک و زنجیر احاطه شود.همچنین می توان گلگیر را با دنده های لاستیکی (گلگیر دنده ای) بدون لاستیک و مش زنجیری (گلگیر زنجیری) تقویت کرد.
مزیت فندر هیدرو پنوماتیک
1. وزن سبک ، تغییر شکل فشرده سازی بالا ، مقاومت واکنش کم و جذب انرژی بالا.
2. عملکرد شناور خوب ، می تواند نیازهای تغییرات سطح آب را برآورده کند.
3. با استفاده از هوای فشرده به عنوان محیط ، مصرف انرژی برخورد ممکن است هوای فشرده نباشد.
4. نصب آسان و عمر طولانی
طبقه بندی فندر هیدرو پنوماتیک
بافرهای لاستیکی دریایی با دو درجه فشار اولیه تولید می شوند که عبارتند از پنوماتیک 50 (P50 ، فشار داخلی اولیه 50 کیلو پاسکال) و پنوماتیک 80 (P80 ، فشار داخلی اولیه 80 کیلو پاسکال).
بافرهای لاستیکی دریایی عمدتا به سه نوع زیر طبقه بندی می شوند:
1. فشار بالا بافر لاستیکی دریایی با شبکه زنجیر و تایر
با زنجیر و تور لاستیک بدنه بافر ، بافر لاستیکی دریایی می تواند آسیب اصطکاک و سایش ناشی از تماس مستقیم را کاهش دهد.بنابراین به طور گسترده در مکانهایی با تغییرات جزر و مد پیچیده و ناپایدار مانند عملیات کشتی به کشتی (STS) و کشتی به حوض (STD) استفاده می شود.علاوه بر این ، در مورد لاستیک پروتکتوریو ، جریبورگ چهار نوع لاستیک با اندازه ها و ضخامت های مختلف را در اختیار مشتریان قرار می دهد.
2. نوع زنجیر بافر لاستیکی دریایی
نوع زنجیر بافر لاستیکی دریایی با یک زنجیر یا طناب بچه با یک دستگاه بلند کننده در هر دو طرف متصل می شود.
3. نوع هیدرو پنوماتیک بافر لاستیکی دریایی
هیدروپنوماتیک بافر لاستیکی دریاییمعمولاً به عنوان سپر با زیردریایی ها و دیگر سکوهای نیمه شناور استفاده می شود.می توان آن را به صورت عمودی در آب نصب کرد زیرا داخل آن با هوا و آب پر شده و مجهز به وزنه وزنه است.
همه این بافرهای ذکر شده در بالا معمولاً به رنگ مشکی موجود هستند ، رنگ نیز به درخواست شما سفارشی می شود.Jerryborg گلگیرهایی با اندازه های مختلف از 500 تا 4500 میلی متر ، طول 1000 تا 9000 میلی متر ارائه می دهد.
4. انواع دیگر
ساختار فندر هیدرو پنوماتیک
rubber لایه بیرونی لاستیک
بافرهای لاستیکی دریاییبا لایه بیرونی ساخته شده از لاستیک طبیعی پوشانده شده است.این ترکیب لاستیکی به اندازه کافی قوی است تا از لایه داخلی و لایه بند ناف مصنوعی در برابر آسیب نیروهای خارجی و شرایط آب و هوایی شدید به دلیل خاصیت ارتجاعی بالا و مقاومت در برابر سایش محافظت کند.
layer لایه بند ناف مصنوعی-تایر
لایه مصنوعی-تایر-بند ناف از پارچه های مصنوعی-تایر-بند ساخته شده است ، در مقایسه با پارچه بوم مصنوعی و پارچه کمربند مصنوعی ، این لایه تقویت کننده در مقاومت در برابر خستگی و تحمل فشار بهتر عمل می کند.
rubber لایه لاستیکی داخلی
لایه داخلی طوری طراحی شده است که هوای داخل گلگیر را ببندد.
کاربرد فندر هیدرو پنوماتیک

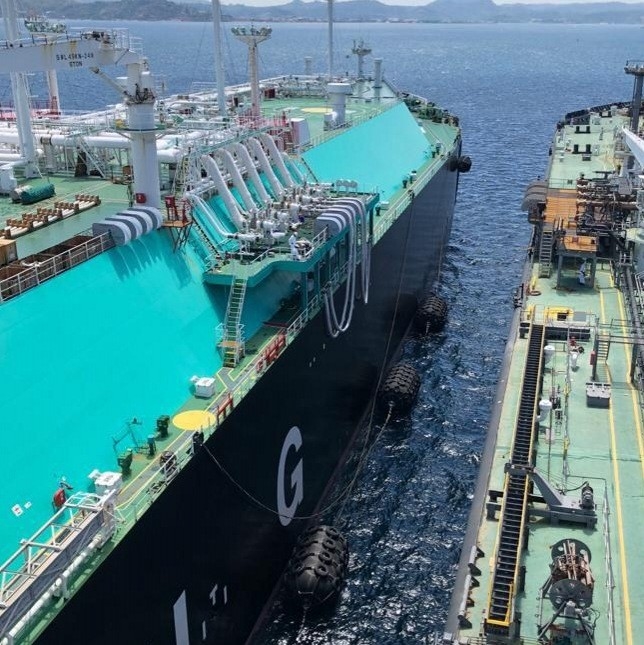

1. عملیات انتقال کشتی به کشتی
2. خدمات کشتی به کشتی
3. دفاع سکوی دریایی
4. کشتی اسکله در اسکله
5. روی بدنه کشتی آویزان شوید
مشخصات فنر هیدرو پنوماتیک
اندازه استاندارد پنوماتیک 50:
| بعد، ابعاد، اندازه | انحراف (60)) | ||
| D (میلی متر) | L (میلی متر) |
نیروی واکنش (KN) |
تضمین جذب انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
پنوماتیک 80 اندازه استاندارد:
| بعد، ابعاد، اندازه | انحراف (60)) | ||
| D (میلی متر) | L (میلی متر) |
نیروی واکنش (KN) |
تضمین جذب انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
