جزئیات محصول:
|
| مواد: | لاستیک طبیعی | فشار اولیه: | 80kpa 50kpa |
|---|---|---|---|
| اندازه: | اندازه سفارشی | قسمت: | تور زنجیر چرخ ، فلنج ، گلگیر |
| گواهی: | CCS، BV، ISO17357، ABS GL LR DVN SGS KR RINA | رنگ: | سیاه ، خاکستری ، سفید خامه ای و غیره |
| ضمانتنامه: | 24 ماه | ||
| برجسته: | فندر شناور یوکوهاما,فندر شناور,فندر شناور یوکوهاما 50Kpa |
||
فندر شناور SGS 50Kpa Yokohama for Corvette Ship & Frigate High Energy Float Fender
فندر شناور یوکوهاما
گلگیر شناور یوکوهاما، که به آن گلگیر یوکوهاما نیز گفته می شود ، از دهه 1958 در بندر ، بندر و عملیات دریایی مورد استفاده قرار گرفته است. با توسعه فناوری کشتی ، از این گلگیر به طور گسترده ای در عملیات انتقال کشتی به کشتی و پهلوگیری کشتی استفاده می شود. عملیات بستنبه دلیل عملکرد عالی از کشش زیاد و مقاومت در برابر سایش ، همیشه به عنوان یک بافر برای کاهش شوک بین آنها در نظر گرفته می شود.
یوکوهاما شناور است گلگیرهابه سه نوع شامل نوع زنجیر ، نوع آب پنوماتیک و نوع زنجیر و تور تایر تقسیم می شوند.هر نوع نقش مهمی در حفاظت از ایمنی عملیات دریایی دارد.
تطابق کامل با استاندارد ISO17357 ، گلگیر جریبرگ با مشخصات و ابعاد مختلف برای برآوردن درخواست های مشتری و شرایط مختلف برنامه.
ساختار فندر شناور یوکوهاما
rubber لایه بیرونی لاستیک
گلگیرهای شناوربا لایه بیرونی ساخته شده از لاستیک طبیعی پوشانده شده است.این ترکیب لاستیکی به اندازه کافی قوی است تا از لایه داخلی و لایه بند ناف مصنوعی در برابر آسیب نیروهای خارجی و شرایط آب و هوایی شدید به دلیل خاصیت ارتجاعی بالا و مقاومت در برابر سایش محافظت کند.
layer لایه بند ناف مصنوعی-تایر
لایه مصنوعی-تایر-بند ناف از پارچه های مصنوعی-تایر-بند ساخته شده است ، در مقایسه با پارچه بوم مصنوعی و پارچه کمربند مصنوعی ، این لایه تقویت کننده در مقاومت در برابر خستگی و تحمل فشار بهتر عمل می کند.
rubber لایه لاستیکی داخلی
لایه داخلی طوری طراحی شده است که هوای داخل گلگیر را ببندد.
مزیت فندر شناور یوکوهاما
1. ایمن و قابل اعتماد
گلگیر شناوراز چندین لایه طناب قوی ساخته شده است تا بتواند در برابر فشار و مقاوم در برابر سوراخ شدن مقاوم باشد.اینگلگیر شناورقطر آن بیش از 2.5 متر است و مجهز به یک سوپاپ ایمنی است تا در صورت فشار بیش از حد ، هوای داخل را آزاد کند.نمودار زیر تغییرات داده ها را در درصد فشرده سازی مختلف نشان می دهد.
2. بدون تغییر یا تغییر شکل در عملکرد
گلگیر شناوربا هوای کشش فشاری در داخل پر شده است ، تغییر شکل ناشی از خستگی وجود ندارد.در آزمایش زیر گلگیر پنوماتیک شناور با فشار بالا ، اگر فشار به درستی حفظ شود ، تغییر عملکرد رخ نمی دهد.
گلگیر ما بدون تغییر و تغییر شکل حتی در دمای زیر -50 درجه سانتیگراد (-58 درجه فارنهایت) ثابت می ماند.
3. مزیت تحت شرایط آب و هوایی شدید
در شرایط عادی ، حرکت کشتی ناشی از امواج بلند و طولانی یا باد شدید باعث ایجاد فشار فشاری و برشی مکرر بر روی گلگیر می شود و خستگی و آسیب را آسان تر می کند.با این حالگلگیر شناور به اندازه کافی قوی است که در برابر شرایط شدید آب و هوایی مقاومت کند ، نیروی واکنش در مقایسه با گلگیر جامد به آرامی افزایش می یابد و به راحتی به حداکثر نمی رسد.
4. شکل سازگار در فشرده سازی شیب دار
گلگیر شناوراز لایه های طناب تقویت شده با کشش و انعطاف پذیری بالا ساخته شده است ، که به آن امکان می دهد در هنگام فشرده سازی شیب دار در حین عملیات کشتی به کشتی سازگار باشد.در مقایسه با گلگیر جامد و گلگیر فوم ، توزیع بار در امتداد بدنه کشتی یا ساختار پهلوگیری آسانتر است.
5. هزینه اقتصادی نسبتاً پایین
با استفاده از قابلیت ارتجاعی فشاری هوا ، فشار سطح شناور گلگیرها کاملاً یکنواخت است که برابر فشار هوای داخلی است و باعث محبوبیت آن در پایانه های کشتی LNG می شود.
6. تطبیق جزر و مد
گلگیر شناور پر از هوای فشار داخل است که باعث می شود انعطاف پذیر بوده و به راحتی روی آب شناور شده و با تغییرات جزر و مد سازگار شود.
برنامه فندر شناور یوکوهاما

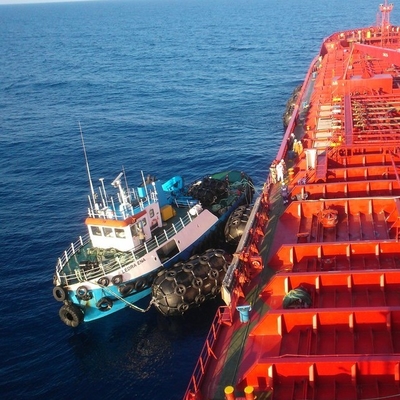

1. عملیات انتقال کشتی به کشتی
2. خدمات کشتی به کشتی
3. دفاع سکوی دریایی
4. کشتی اسکله در اسکله
5. روی بدنه کشتی آویزان شوید
مشخصات فنر شناور یوکوهاما
اندازه استاندارد پنوماتیک 50:
| بعد، ابعاد، اندازه | انحراف (60)) | ||
| D (میلی متر) | L (میلی متر) | نیروی واکنش (KN) | جذب انرژی تضمینی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
پنوماتیک 80 اندازه استاندارد:
| بعد، ابعاد، اندازه | انحراف (60)) | ||
| D (میلی متر) | L (میلی متر) | نیروی واکنش (KN) | جذب انرژی تضمینی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
برای اطلاعات بیشتر رایگان با ما تماس بگیرید.
