جزئیات محصول:
|
| مواد: | لاستیک طبیعی | فشار اولیه: | 50kpa 80kpa |
|---|---|---|---|
| رنگ: | سیاه ، خاکستری ، سفید خامه ای و غیره | ضمانتنامه: | 24 ماه |
| قطر: | 0.5 متر 4.5 متر | طول: | 1.0 متر ~ 12.0 متر |
| اندازه طبیعی: | 3.3 * 6.5 متر | محل مبدا: | چینگدائو ، چین |
| برجسته: | فندر پنوماتیک,شناور شناور,فنر پنوماتیک ISO17357 |
||
ایزو 17357 پنوماتیک پنوماتیک برای شناورهای ارتجاعی بزرگ زیر دریایی
فندر پنوماتیک
گلگیر پنوماتیک،
سپر لاستیکی پنوماتیک، که به آن گلگیر یوکوهاما نیز گفته می شود ، از دهه 1958 در بندر ، بندر و عملیات دریایی مورد استفاده قرار گرفته است. با توسعه فناوری کشتی ، این محصول به طور گسترده ای در عملیات انتقال کشتی به کشتی و پهلوگیری کشتی استفاده می شود. عملیات بستنبه دلیل عملکرد عالی از کشش زیاد و مقاومت در برابر سایش ، همیشه به عنوان یک بافر برای کاهش شوک بین آنها در نظر گرفته می شود.
تطابق کامل با استاندارد ISO17357 ، گلگیر جریبرگ با مشخصات و ابعاد مختلف برای برآوردن درخواست های مشتری و شرایط مختلف برنامه.
طبقه بندی فندر پنوماتیک
طبق گلگیرهای لاستیکی پنوماتیک بین المللی ، شناور شناورسیستم ها به دو دسته تقسیم می شوند.از نظر ظاهری ، دو نوع وجود داردشناور شناور:
1. فشار اولیه 50 Kpa ، P50 شناور شناور
2. فشار اولیه 80 Kpa ، P80 شناور شناور

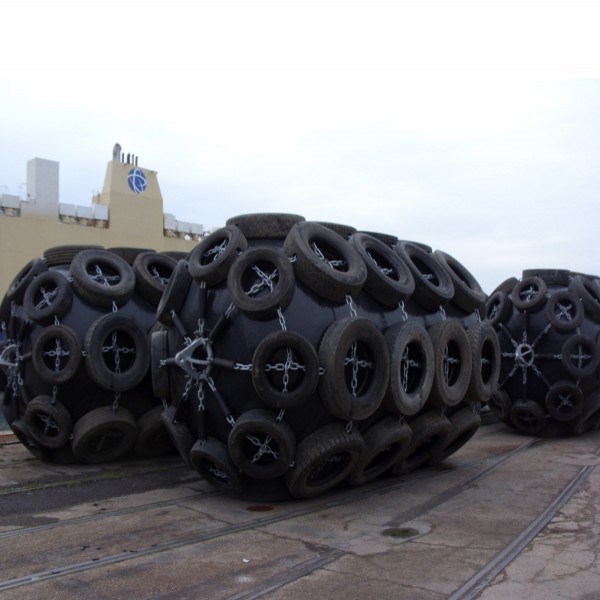

3. نوع I ، نوع CTN ، با زنجیر و تور لاستیک
4. نوع II ، نوع زنجیر ، بدون زنجیر و تور لاستیک
ساختار فندر پنوماتیک
rubber لایه بیرونی لاستیک
شناورهای روانبا لایه بیرونی ساخته شده از لاستیک طبیعی پوشانده شده است.این ترکیب به قدری قوی است که از لایه داخلی و لایه بند ناف مصنوعی به دلیل خاصیت ارتجاعی بالا و مقاومت در برابر سایش در برابر آسیب نیروهای خارجی و شرایط آب و هوایی شدید محافظت می کند.
layer لایه بند ناف مصنوعی-تایر
لایه مصنوعی-تایر-بند ناف از پارچه های مصنوعی-تایر-بند ساخته شده است ، در مقایسه با پارچه بوم مصنوعی و پارچه کمربند مصنوعی ، این لایه تقویت کننده در مقاومت در برابر خستگی و تحمل فشار بهتر عمل می کند.
rubber لایه لاستیکی داخلی
لایه داخلی طوری طراحی شده است که هوای داخل گلگیر را ببندد.
کاربرد پندر پنوماتیک
1. حمل و نقل دریایی STS.
2. دو بانکی و کشتی هایی که در اسکله /اسکله در حال حرکت هستند.
3. حامل های نفت و گاز.
4. نصب موقت و دائمی.
5. پاسخ سریع و اورژانس.
6. کشتی های مایع محموله و دفاع دریایی.
مشخصات فنر پنوماتیک
اندازه استاندارد پنوماتیک 50:
| بعد، ابعاد، اندازه | انحراف (60)) | ||
| D (میلی متر) | L (میلی متر) |
نیروی واکنش (KN) |
تضمین جذب انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
پنوماتیک 80 اندازه استاندارد:
| بعد، ابعاد، اندازه | انحراف (60)) | ||
| D (میلی متر) | L (میلی متر) |
نیروی واکنش (KN) |
تضمین جذب انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
