جزئیات محصول:
|
| محل مبدا: | چینگدائو ، چین | کاربرد: | دستگاه ضد برخورد برای کاربردهای دریایی |
|---|---|---|---|
| نام محصول: | گلگیر پنوماتیک ، گلگیر کشتی ، گلگیر قایق ، گلگیر لاستیکی شناور | رنگ: | سیاه |
| فشار اولیه: | 50kpa 80kpa | ضمانتنامه: | 2 سال |
| اندازه: | اندازه سفارشی | مواد: | لاستیک طبیعی |
| برجسته کردن: | سپر پنوماتیک,سپر مورینگ,سپر پنوماتیک CCS GL |
||

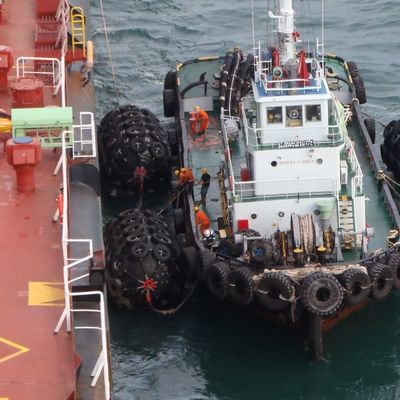

سپر پنوماتیک CCS GL 0.05Mpa برای سپر شناور شناور شناور شناور
سپر پنوماتیک
سپر پنوماتیک، که به آن گلگیر یوکوهاما نیز گفته می شود ، از دهه 1958 در بندر ، بندر و عملیات دریایی مورد استفاده قرار گرفته است. با توسعه فناوری کشتی ، این محصول به طور گسترده ای در عملیات انتقال کشتی به کشتی و پهلوگیری کشتی استفاده می شود. عملیات بستنهمیشه به عنوان یک بافر در نظر گرفته می شود.
کاملاً منطبق با استاندارد ISO17357 ، سپر جریبورگ با انواع مشخصات و ابعاد برای برآورده ساختن درخواست های مشتری و شرایط مختلف برنامه تهیه می شود.
مزیت سپر پنوماتیک
1. شکل مطابق در فشرده سازی شیب دار
سپر پهلوگیریاز لایه های طناب تقویت شده با کشش و انعطاف پذیری بالا ساخته شده است ، که به آن امکان می دهد در هنگام فشرده سازی شیب دار در حین عملیات کشتی به کشتی سازگار باشد.در مقایسه با گلگیر جامد و گلگیر فومی ، سپر به راحتی بار را در طول بدنه کشتی یا ساختار پهلوگیری توزیع می کند.
2. بدون تغییر یا تغییر شکل در عملکرد
سپر پهلوگیریبا هوای کشش فشاری در داخل پر شده است ، تغییر شکل ناشی از خستگی وجود ندارد.در آزمایش زیر پنوماتیکاگر فشار به درستی حفظ شود ، تغییر عملکرد رخ نمی دهد.
طبقه بندی سپر پنوماتیک
طبق گلگیرهای لاستیکی پنوماتیک بین المللی ، سپر پهلوگیریسیستم ها به دو دسته تقسیم می شوند.از نظر ظاهری ، دو نوع گلگیر وجود دارد:
1. فشار اولیه 50 Kpa ، گلگیر پنوماتیک P50
2. فشار اولیه 80 Kpa ، گلگیر پنوماتیک P80
3. نوع I ، نوع CTN ، با زنجیر و تور لاستیک
4. نوع II ، نوع زنجیر ، بدون زنجیر و تور لاستیک
ساختار سپر پنوماتیک
rubber لایه بیرونی لاستیک
این ترکیب لاستیکی بیرونی به اندازه کافی قوی است تا از لایه داخلی و لایه بند ناف مصنوعی در برابر آسیب نیروهای خارجی و شرایط آب و هوایی شدید به دلیل خاصیت ارتجاعی بالا و مقاومت در برابر سایش محافظت کند.
layer لایه بند ناف مصنوعی-تایر
لایه مصنوعی-تایر-بند ناف از پارچه های مصنوعی-تایر-بند ساخته شده است ، در مقایسه با پارچه بوم مصنوعی و پارچه کمربند مصنوعی ، این لایه تقویت کننده در مقاومت در برابر خستگی و تحمل فشار بهتر عمل می کند.
rubber لایه لاستیکی داخلی
لایه داخلی طوری طراحی شده است که هوای داخل گلگیر را ببندد.
کاربرد سپر پنوماتیک
1. تانکرها ، حامل های گاز و حامل های فله ؛
2. کشتی های سریع کشتی و آلومینیوم بدنه ؛
3. پاسخ سریع و گلگیر اضطراری ؛
4. به عنوان یک گلگیر ضد برخورد برای تنظیم مجدد کشتی ها با امکانات ساحلی استفاده می شود.
مشخصات سپر پنوماتیک
اندازه استاندارد پنوماتیک 50:
| بعد، ابعاد، اندازه | انحراف (60)) | ||
| D (میلی متر) | L (میلی متر) |
نیروی واکنش (KN) |
تضمین جذب انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
پنوماتیک 80 اندازه استاندارد:
| بعد، ابعاد، اندازه | انحراف (60)) | ||
| D (میلی متر) | L (میلی متر) |
نیروی واکنش (KN) |
تضمین جذب انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
