جزئیات محصول:
|
| مواد: | لاستیک طبیعی | طریقه استفاده: | دستگاه ضد برخورد برای STS، STD |
|---|---|---|---|
| قسمت: | تور زنجیر چرخ ، فلنج ، فندر | رنگ: | سیاه ، خاکستری ، سفید خامه ای و غیره |
| ضمانتنامه: | 24 ماه | فشار اولیه: | 0.05MPa / 0.08MPa |
| قطر: | 0.5 متر 4.5 متر | طول: | 1.0 متر ~ 12.0 متر |
| نام محصول: | گلگیر پنوماتیک ، گلگیر کشتی ، گلگیر قایق ، گلگیر لاستیکی شناور | ||
| برجسته: | فندر پنوماتیک پنکه,بافر شناور,ISO17358 پنکه اتصال پنوماتیک |
||
ISO17358 Fender Docking Fender for Jetty High Strength High Storage Floating Buffer
پنکه اتصال پنوماتیک

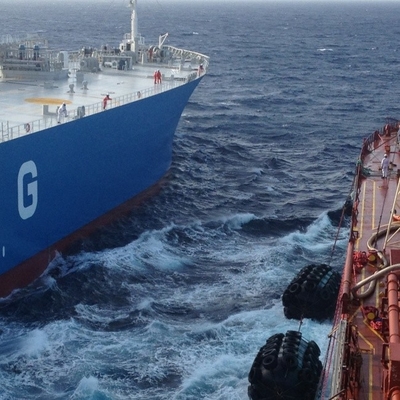

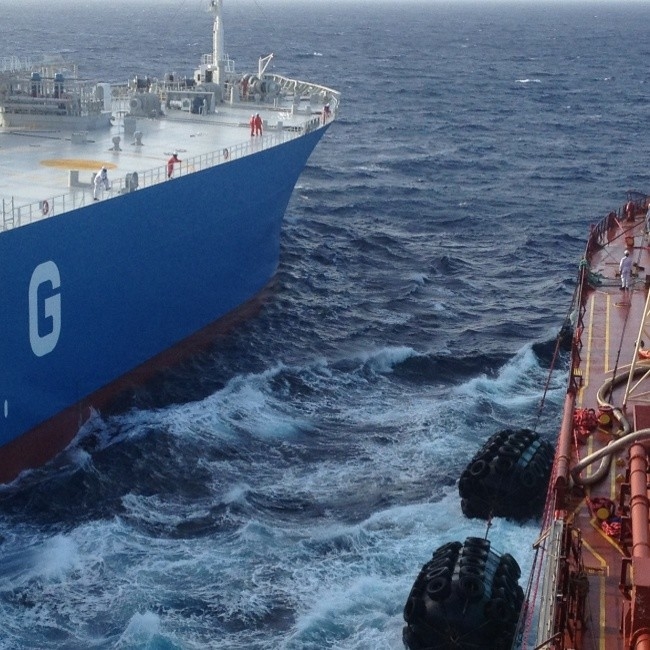

گلگیر متصل به پنوماتیک، همچنین به نام گلگیر یوکوهاما نامیده می شود ، از زمانی که در سال 1958 توسعه یافته است ، دهه ها در بندر ، بندر و عملیات دریایی مورد استفاده قرار گرفته است. با توسعه فناوری کشتی ، این pگلگیر متصل به عصببه طور گسترده ای در عملیات انتقال کشتی به کشتی و عملیات پهلوگیری و پهلوگیری کشتی استفاده می شود.به دلیل عملکرد عالی از کشش زیاد و مقاومت در برابر سایش ، همیشه به عنوان یک بافر برای کاهش شوک بین آنها در نظر گرفته می شود.
گلگیرهای پنکه پنوماتیک به سه نوع شامل نوع زنجیر ، نوع آب پنوماتیک و نوع زنجیر و تور تایر تقسیم می شوند.هر نوع نقش مهمی در حفاظت از ایمنی عملیات دریایی دارد.
تطابق کامل با استاندارد ISO17357 ، گلگیر جریبرگ با مشخصات و ابعاد مختلف برای برآوردن درخواست های مشتری و شرایط مختلف برنامه.
سازه فندر پنکه پنوماتیک
rubber لایه بیرونی لاستیک
بافر شناورsبا لایه بیرونی ساخته شده از لاستیک طبیعی پوشانده شده است.این ترکیب لاستیکی به اندازه کافی قوی است تا از لایه داخلی و لایه بند ناف مصنوعی در برابر آسیب نیروهای خارجی و شرایط آب و هوایی شدید به دلیل خاصیت ارتجاعی بالا و مقاومت در برابر سایش محافظت کند.
layer لایه بند ناف مصنوعی-تایر
لایه مصنوعی-تایر-بند ناف از پارچه های مصنوعی-تایر-بند ساخته شده است ، در مقایسه با پارچه بوم مصنوعی و پارچه کمربند مصنوعی ، این لایه تقویت کننده در مقاومت در برابر خستگی و تحمل فشار بهتر عمل می کند.
rubber لایه لاستیکی داخلی
لایه داخلی طوری طراحی شده است که هوای داخل گلگیر را ببندد.
طبقه بندی فندر پنوماتیک پنکیکی
طبق گلگیرهای لاستیکی پنوماتیک بین المللی ، بافر شناورسیستم ها به دو دسته تقسیم می شوند.از نظر ظاهری ، دو نوع گلگیر دریایی وجود دارد:
1. فشار اولیه 50 Kpa ، P50 بافر شناور
2. فشار اولیه 80 Kpa ، P80 بافر شناور
3. نوع I ، نوع CTN ، با زنجیر و تور لاستیک بافر شناور
4. نوع II ، نوع زنجیر ، بدون زنجیر و تور لاستیک بافر شناور
مزیت فندر پنوماتیک پنکه
1. شکل مطابق در فشرده سازی شیب دار
بافر شناوراز لایه های طناب تقویت شده با کشش و انعطاف پذیری بالا ساخته شده است ، که به آن امکان می دهد در هنگام فشرده سازی شیب دار در حین عملیات کشتی به کشتی سازگار باشد.در مقایسه با گلگیر جامد و گلگیر فوم ، توزیع بار در طول بدنه کشتی یا ساختار پهلوگیری آسان تر است.
2. هزینه اقتصادی نسبتاً پایین
با استفاده از قابلیت ارتجاعی فشاری هوا ، فشار سطح بافرهای شناور کاملاً یکنواخت است که برابر فشار هوای داخلی است و باعث محبوبیت آن در پایانه های کشتی LNG می شود.
مشخصات فنر داک پنوماتیک
اندازه استاندارد پنوماتیک 50:
| بعد، ابعاد، اندازه | انحراف (60)) | ||
| D (میلی متر) | L (میلی متر) | نیروی واکنش (KN) | جذب انرژی تضمینی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
پنوماتیک 80 اندازه استاندارد:
| بعد، ابعاد، اندازه | انحراف (60)) | ||
| D (میلی متر) | L (میلی متر) |
نیروی واکنش (KN) |
جذب انرژی تضمینی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
برای اطلاعات بیشتر رایگان با ما تماس بگیرید.
