جزئیات محصول:
|
| مواد: | لاستیک طبیعی | فشار اولیه: | 50kpa 80kpa |
|---|---|---|---|
| کاربرد: | دستگاه ضد برخورد برای کاربردهای دریایی | نام محصول: | گلگیر پنوماتیک یوکوهاما ، گلگیر پنوماتیک 80kpa |
| تجهیزات جانبی: | تور زنجیر چرخ ، فلنج ، شیر اطمینان | رنگ: | سیاه ، خاکستری ، سفید خامه ای و غیره |
| ضمانتنامه: | 24 ماه | brand name: | Jerryborg |
| قطر: | 500 میلی متر - 4500 میلی متر | طول: | 1000 میلی متر - 12000 میلی متر |
| برجسته: | گلگیر لاستیکی بادی دریایی,گلگیر لاستیکی بادی,گلگیر اتصال دهنده پنوماتیک 50Kpa |
||
گلگیرهای لاستیکی پنوماتیک دریایی گلگیرهای کشتی قایق بامپر لاستیکی بادی
سپر لاستیکی بادی
سپر لاستیکی بادی در ژاپن در سال 1958 تولید شد. سپرهای لاستیکی بادی باید مطابق با استاندارد ISO 17357 تولید شوند. این استاندارد استانداردهای بین المللی مربوطه را برای مواد و آزمایش این گلگیرها تعریف می کند.در بیشتر موارد ، سپرهای لاستیکی بادی باید توسط لاستیک و زنجیر احاطه شوند تا از حفاظت بیشتری برخوردار شوند.گلگیر همچنین می تواند با دنده های لاستیکی (گلگیر دنده ای) بدون لاستیک و مش زنجیره ای (گلگیر اسلینگ) تقویت شود.
مزیت سپر لاستیکی بادی
1. شکل فشرده سازی شیب دار
سپر لاستیکی بادی از لایه های طناب تقویت شده با کشش و انعطاف پذیری بالا ساخته شده است ، که باعث می شود در هنگام کار کشتی به کشتی ، در فشار متمایل شکل خود را مطابقت دهد.در مقایسه با گلگیر جامد و گلگیر فوم ، سپر لاستیکی بادی برای توزیع بار در امتداد بدنه کشتی یا ساختار اسکلت آسان تر است.
2. مزیت در شرایط شدید آب و هوا
در شرایط عادی ، حرکت کشتی ناشی از امواج طولانی و طولانی یا باد شدید باعث ایجاد فشارهای مکرر فشرده سازی و برش روی گلگیر می شود و خستگی و آسیب دیدن آن را آسان تر می کند.با این وجود سپر لاستیکی بادی از مقاومت کافی در برابر شرایط شدید آب و هوایی برخوردار است ، نیروی واکنش در مقایسه با گلگیر جامد به آرامی افزایش می یابد و به راحتی به حداکثر نمی رسد.
ساختار سپر لاستیکی بادی
rubber لایه لاستیکی بیرونی
لایه لاستیکی خارجی از ترکیبات ویژه ای استفاده می کند که مقاومت کششی و پارگی اضافی را برای محافظت از گلگیر از شرایط آب و هوایی شدید و استفاده مکرر فراهم می کند
cord لایه سیم بند تایر مصنوعی
لایه تقویت شده یک سیم تایر کامپوزیت با خطوط سایه متقابل است که برای توزیع یکنواخت تنش طراحی شده است.
rubber لایه لاستیکی داخلی
لایه لاستیکی داخلی به طور خاص برای آب بندی هوای داخلی و جلوگیری از هرگونه نشت ، دقیقاً مانند لوله داخلی تایر طراحی شده است.
طبقه بندی سپر لاستیکی بادی
ضربه گیرهای لاستیکی بادی با دو درجه فشار اولیه تولید می شوند که عبارتند از: پنوماتیک 50 (P50 ، فشار داخلی اولیه 50kPa) و پنوماتیک 80 (P80 ، فشار داخلی اولیه 80kPa).
سپرهای لاستیکی بادی به طور عمده در سه نوع طبقه بندی می شوند:

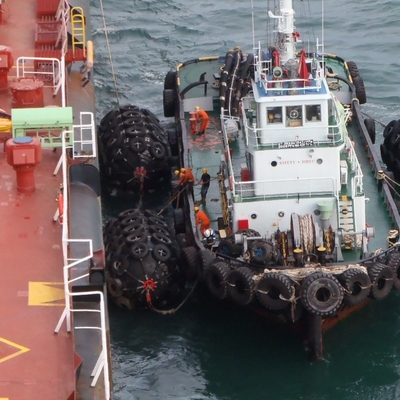

1. سپر لاستیکی بادی با زنجیر و لاستیک

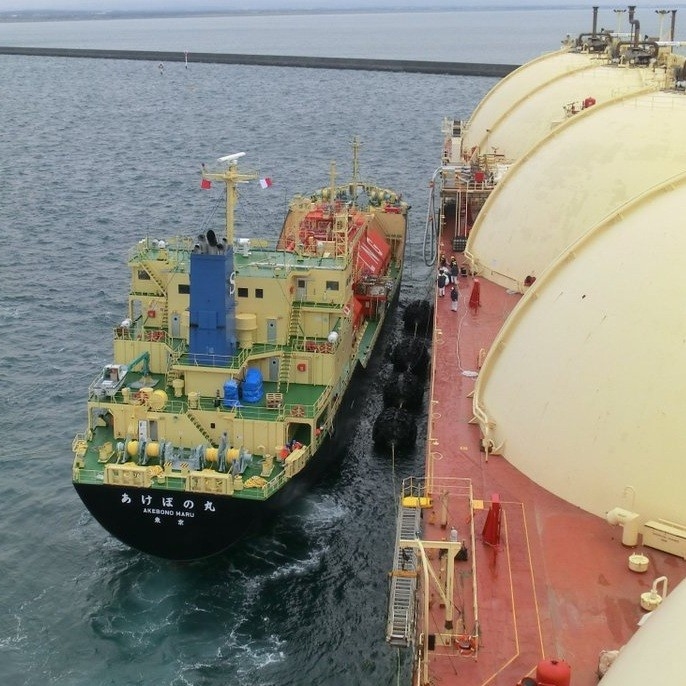

سپر لاستیکی بادی با پوشش زنجیر و لاستیک روی بدنه گلگیر ، می تواند آسیب اصطکاک و سایش ناشی از تماس مستقیم را کاهش دهد.بنابراین به طور گسترده ای در مکانهایی با تغییر جزر و مد پیچیده و ناپایدار مانند عملیات کشتی به کشتی (STS) و کشتی به بارانداز (STD) مورد استفاده قرار می گیرد.علاوه بر این ، در مورد تایر محافظ ، جری بورگ چهار نوع لاستیک را در اندازه ها و ضخامت های مختلف برای مشتریان انتخاب می کند.
2. سپر لاستیکی بادی نوع اسلینگ
سپر لاستیکی بادی نوع اسلینگ با یک طناب مرد یا طناب پسرانه با یک دستگاه بالابر در دو طرف متصل می شود.
3. سپر لاستیکی بادی نوع هیدرو پنوماتیک
سپر لاستیکی بادی هیدروپنوماتیک معمولاً به عنوان سپر همراه با زیردریایی ها و سایر سیستم عامل های نیمه غوطه ور استفاده می شود.این می تواند به صورت عمودی در آب نصب شود ، زیرا داخل آن پر از هوا و آب است و مجهز به وزنه تعادل است.
تمام این ضربه گیرهای لاستیکی بادی که در بالا ذکر شد معمولاً به رنگ مشکی موجود هستند ، همچنین رنگ بنا به درخواست شما سفارشی می شود.Jerryborg سپرهای لاستیکی بادی را با اندازه های مختلف در قطر از 500 میلی متر تا 4500 میلی متر ، طول از 1000 میلی متر تا 9000 میلی متر ارائه می دهد.
4. انواع دیگر
مشخصات سپر لاستیکی بادی
پنوماتیک 50 اندازه استاندارد:
| بعد، ابعاد، اندازه | انحراف (60٪) | ||
| D (میلی متر) | L (میلی متر) | نیروی واکنش (KN) | جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 اندازه استاندارد پنوماتیک:
| بعد، ابعاد، اندازه | انحراف (60٪) | ||
| D (میلی متر) | L (میلی متر) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
