جزئیات محصول:
|
| مواد: | لاستیک طبیعی | فشار اولیه: | 50kpa 80kpa |
|---|---|---|---|
| نام محصول: | گلگیر پنوماتیک، گلگیر لاستیکی پنوماتیک، گلگیر اتصال پنوماتیک، گلگیر یوکوهاما شناور | اندازه: | اندازه سفارشی |
| قسمت: | توری زنجیر لاستیک، فلنج، گلگیر | گواهینامه: | CCS،BV،ISO17357،ABS GL LR DVN SGS KR RINA |
| رنگ: | سیاه، خاکستری، سفید کرمی و غیره | ضمانتنامه: | 24 ماه |
| برجسته: | گلگیر متصل کننده یوکوهاما,گلگیر پنوماتیک شناور 50kpa,گلگیر دریایی متصل کننده یوکوهاما |
||
ضربه گیر کشتی لاستیکی طبیعی گلگیر پنوماتیک شناور با CCS مجاز
گلگیر پنوماتیک شناور هواگیر
گلگیر پنوماتیکی شناور هوابند که به آن گلگیر یوکوهاما نیز می‌گویند، از زمان توسعه آن در سال 1958، برای دهه‌ها در بندر، بندر و عملیات دریایی مورد استفاده قرار گرفته است. با توسعه فناوری کشتی، اینگلگیر پنوماتیکی شناور ضد هوابه طور گسترده در عملیات انتقال کشتی به کشتی و عملیات پهلوگیری و پهلوگیری کشتی استفاده می شود.به دلیل عملکرد عالی از الاستیسیته زیاد و مقاومت در برابر سایش، همیشه به عنوان یک بافر برای کاهش ضربه در بین آن ها در نظر گرفته می شود.
گلگیر پنوماتیکی شناور هوابندs به سه نوع تقسیم می شود که شامل نوع زنجیر، نوع هیدرو پنوماتیک و نوع توری زنجیری و تایر می شود.هر نوع نقش مهمی در حفاظت از ایمنی عملیات دریایی ایفا می کند.
کاملاً مطابق با استاندارد ISO17357، Jerryborg'sگلگیر پنوماتیکی شناور ضد هوالوازمی با مشخصات و ابعاد مختلف برای پاسخگویی به درخواست مشتری و شرایط مختلف کاربرد.
گلگیر پنوماتیک شناور هواگیرمزیت - فایده - سود - منفعت
1. جذب انرژی بیشتر و کاهش اثرات نامطلوب بر روی کشتی
2. با جزر و مد سازگار شوید.
3. اضافه بار ایمن.
4. سبک وزن و آسان برای نصب.
5. نگهداری آسان.
6. عمر طولانی.
7. اندازه های مختلف را می توان بر اساس نیاز مشتری سفارشی کرد.
گلگیرهای کشتی پنوماتیک عمدتاً به سه نوع زیر طبقه بندی می شوند:

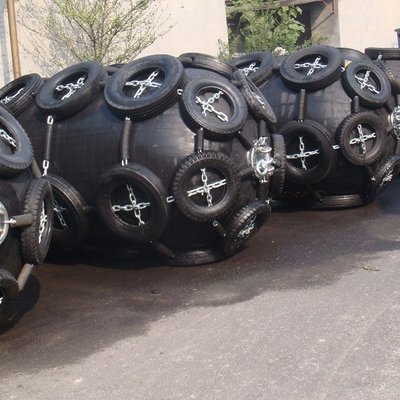

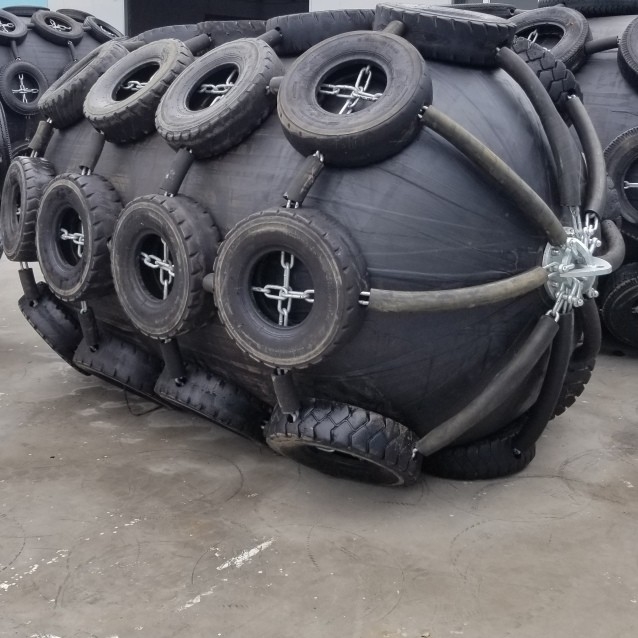

1. گلگیر کشتی پنوماتیک با زنجیر و توری تایر

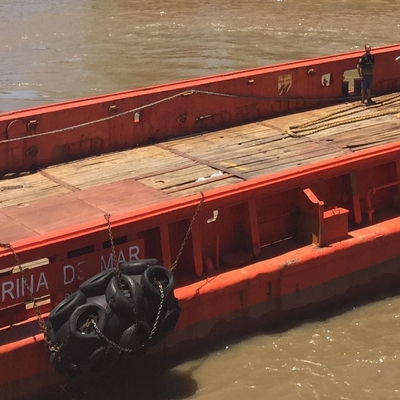

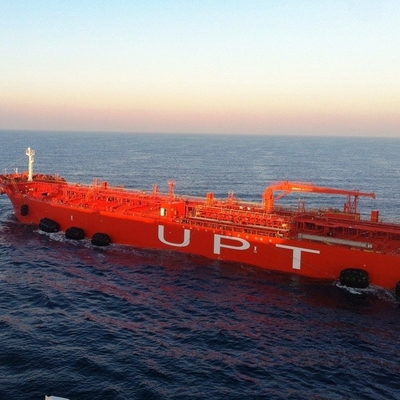

با زنجیر و توری تایر که بدنه گلگیر را می پوشاند، گلگیر کشتی پنوماتیک می تواند آسیب اصطکاک و سایش ناشی از تماس مستقیم را کاهش دهد.بنابراین به طور گسترده در مکان هایی با تغییرات جزر و مد پیچیده و ناپایدار، مانند عملیات کشتی به کشتی (STS) و کشتی به اسکله (STD) استفاده می شود.علاوه بر این، در مورد تایر محافظ، Jerryborg چهار نوع لاستیک با اندازه ها و ضخامت های مختلف را برای مشتریان ارائه می دهد.
2. گلگیر کشتی پنوماتیک نوع زنجیر
گلگیر کشتی پنوماتیک نوع زنجیر با یک زنجیر یا طناب با یک دستگاه بالابر در دو طرف متصل می شود.
3. گلگیر کشتی نوع هیدرو پنوماتیک
گلگیر کشتی هیدروپنوماتیک معمولاً به عنوان سپر با زیردریایی ها و سایر سکوهای نیمه شناور استفاده می شود.می توان آن را به صورت عمودی در آب نصب کرد زیرا داخل آن از هوا و آب پر شده و به وزنه تعادل مجهز شده است.
همه این گلگیرهای کشتی پنوماتیک ذکر شده در بالا معمولاً در رنگ مشکی موجود هستند، رنگ نیز بنا به درخواست شما سفارشی می شود.جریبورگ گلگیرهای کشتی پنوماتیک را با اندازه های مختلف در قطرهای 500 میلی متر تا 4500 میلی متر و طول بین 1000 میلی متر تا 9000 میلی متر ارائه می دهد.
گلگیر پنوماتیک شناور هواگیرساختار
① لایه لاستیکی بیرونی
گلگیر پنوماتیکی شناور هوابندs توسط لایه بیرونی ساخته شده از لاستیک طبیعی پوشیده شده است.این ترکیب لاستیکی به دلیل خاصیت ارتجاعی و مقاومت سایشی بالا به اندازه کافی قوی است که از لایه داخلی و لایه بند ناف مصنوعی در برابر آسیب نیروهای خارجی و شرایط جوی شدید محافظت می کند.
② لایه بند ناف مصنوعی تایر
لایه بند ناف مصنوعی از پارچه‌های مصنوعی تایر ساخته شده است، در مقایسه با پارچه بوم مصنوعی و پارچه کمربند مصنوعی، این لایه تقویت‌کننده در مقاومت در برابر خستگی و نگه‌داشتن فشار بهتر عمل می‌کند.
③ لایه لاستیکی داخلی
لایه داخلی برای آب بندی هوای داخل گلگیر طراحی شده است.
مشخصات ازگلگیر پنوماتیک شناور هواگیر
اندازه های استاندارد پنوماتیک 50:
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (میلی متر) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
اندازه های استاندارد پنوماتیک 80:
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (میلی متر) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
توجه داشته باشید :
1. شکل های روی میز با الزامات ISO17357-1:2014 مطابقت دارند.
2. وزن بدنه و توری گلگیر ممکن است 10% متغیر باشد.
3. اندازه های ویژه در صورت درخواست در دسترس هستند.
چگونه انتخاب کنیمگلگیر دریایی?
انتخاب ازگلگیرهای دریاییبرای کشتی های کوچک و متوسط:
| تناژ (T) | ابعاد توصیه شده: قطر x طول (متر) | انواع کشتی |
| 50 | 0.5 × 1.0 | قایق ماهیگیری |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | قایق ماهیگیری |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | قایق ماهیگیری، یدک کش |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | کشتی ماهیگیری، یدک کش |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | قایق یدک کش، کشتی باری |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | کشتی باری، قایق ماهیگیری دریایی |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | کشتی باری |
انتخاب ازگلگیرهای دریاییبرای کشتی های با تناژ بزرگ:
|
تناژ وزن مرده (DWT) |
سرعت فرود فرضی (M/S) |
انرژی جنبشی موثر (KN.M) |
بعد، ابعاد، اندازه: قطر× طول (متر) |
| 200000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.20 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
