جزئیات محصول:
|
| بندر: | بندر چینگدائو | گواهی: | ABS BV CCS |
|---|---|---|---|
| فشار اولیه: | 50kpa 80kpa | طریقه استفاده: | از کشتی ها و اسکله ها محافظت کنید |
| تجهیزات جانبی: | تور زنجیر چرخ ، فلنج ، بدنه گلگیر | رنگ: | خاکستری ، سیاه و غیره |
| قطر: | 0.5 متر 4.5 متر | طول: | 1.0 متر ~ 12.0 متر |
| مواد: | لاستیک | استاندارد: | گلگیرهای دریایی بین المللی |
| برجسته: | گلگیر پنوماتیک دریایی یوکوهاما,گلگیر پنوماتیک یوکوهاما شناور,گلگیر لاستیکی 50Kpa |
||
سپر پنوماتیک دریایی شناور Yokohama Type Fender
شرح سپر پنوماتیک دریایی
سپر پنوماتیک دریایی یک سپر محافظتی ایده آل برای STS است که از مقاومت کافی در برابر صدمه استفاده سخت برخوردار است و به طور گسترده ای در مکان هایی مانند اسکله STS و اسکله STD اعمال می شود.سپرهای پنوماتیک دریایی عمدتا از سه نوع شامل نوع اسلینگ ، CTN و نوع هیدروپنوماتیک تشکیل شده اند.هر نوع در ابعاد مختلف موجود است.
مطابق استاندارد ISO17357 ، جری بورگ در زمینه ارائه سپرهای بادی دریایی با کیفیت بالا تخصص دارد.
ویژگی های سپر پنوماتیک دریایی
1. ایمن و قابل اعتماد
سپرهای پنوماتیک دریایی از لایه های بند ناف تقویت شده تشکیل شده اند که می توانند آنها را در برابر سوراخ شدن و مقاوم در برابر فشار تبدیل کنند.هنگامی که قطر سپر پنوماتیک دریایی بیش از 2.5 متر باشد ، در صورت فشار بیش از حد به شیر اطمینان مجهز می شود.نمودار زیر تغییرات داده ها را در درصد مختلف فشرده سازی نشان می دهد.
2. مزیت در شرایط شدید آب و هوا
در شرایط عادی ، حرکت کشتی ناشی از امواج طولانی و طولانی یا باد شدید باعث ایجاد فشارهای مکرر فشرده سازی و برش روی گلگیر می شود و خستگی و آسیب دیدن آن را آسان تر می کند.با این وجود سپرهای پنوماتیک دریایی از مقاومت کافی در برابر شرایط شدید آب و هوایی برخوردار هستند ، نیروی واکنش در مقایسه با گلگیرهای جامد به آرامی افزایش می یابد و به راحتی به حداکثر نمی رسد.
طبقه بندی سپر پنوماتیک دریایی
گلگیرهای پنوماتیک دریایی با دو درجه فشار اولیه تولید می شوند که عبارتند از: پنوماتیک 50 (P50 ، فشار داخلی اولیه 50kPa) و پنوماتیک 80 (P80 ، فشار داخلی اولیه 80kPa).گلگیرهای پنوماتیک دریایی به طور عمده در سه نوع طبقه بندی می شوند:
1. سپر پنوماتیک دریایی با CTN

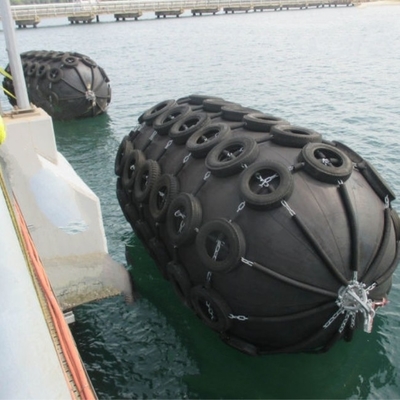

سپرهای پنوماتیک دریایی با پوشش زنجیره ای و لاستیک روی بدنه گلگیر ، می توانند آسیب اصطکاک و سایش ناشی از تماس مستقیم را کاهش دهند.بنابراین به طور گسترده ای در مکانهایی با تغییر جزر و مد پیچیده و ناپایدار مانند عملیات کشتی به کشتی (STS) و کشتی به بارانداز (STD) مورد استفاده قرار می گیرد.علاوه بر این ، در مورد تایر محافظ ، جری بورگ چهار نوع لاستیک را در اندازه ها و ضخامت های مختلف برای مشتریان انتخاب می کند.
2. سپر پنوماتیک دریایی نوع Sling
گلگیرهای پنوماتیک نوع اسلینگ با یک طناب پسرانه یا طناب پسرانه با یک دستگاه بالابر در دو طرف متصل می شوند.
3. سپر نوع هیدروپنوماتیک
سپر نوع هیدروپنوماتیک معمولاً به عنوان سپر همراه با زیردریایی ها و سایر سیستم عامل های نیمه شناور استفاده می شود.این می تواند به صورت عمودی در آب نصب شود ، زیرا داخل آن پر از هوا و آب است و مجهز به وزنه تعادل است.تمام این ضربه گیرهای پنوماتیک دریایی که در بالا ذکر شد معمولاً به رنگ مشکی موجود هستند ، همچنین رنگ بنا به درخواست شما سفارشی می شود.جری بورگ سپرهای پنوماتیک دریایی با اندازه های مختلف در قطر از 500 میلی متر تا 4500 میلی متر ، طول از 1000 میلی متر تا 12000 میلی متر ارائه می دهد.
ساختار سپر پنوماتیک دریایی
rubber لایه لاستیکی بیرونی
سپرهای پنوماتیک دریایی توسط لایه بیرونی ساخته شده از لاستیک طبیعی پوشانده می شوند.این ترکیب لاستیکی به اندازه کافی محکم است که به دلیل خاصیت ارتجاعی بالا و مقاومت در برابر سایش ، از لایه داخلی و لایه بند ناف مصنوعی در برابر آسیب نیروهای خارجی و شرایط شدید آب و هوایی محافظت می کند.
cord لایه سیم بند تایر مصنوعی
لایه بند ناف لاستیک مصنوعی از پارچه های سیم مصنوعی تایر ساخته شده است ، در مقایسه با پارچه بوم مصنوعی و پارچه تسمه مصنوعی ، این لایه تقویت کننده در مقاومت در برابر خستگی و نگه داشتن فشار عملکرد بهتری دارد.
rubber لایه لاستیکی داخلی
لایه داخلی برای آب بندی هوای داخل گلگیر طراحی شده است.
مشخصات سپر پنوماتیک دریایی
پنوماتیک 50 اندازه استاندارد:
| بعد، ابعاد، اندازه | انحراف (60٪) | ||
| D (میلی متر) | L (میلی متر) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 اندازه استاندارد پنوماتیک:
| بعد، ابعاد، اندازه | انحراف (60٪) | ||
| D (میلی متر) | L (میلی متر) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
