جزئیات محصول:
|
| نام محصول: | گلگیر پنوماتیک، گلگیر کشتی، گلگیر قایق، گلگیر یوکوهاما | فشار اولیه: | 50kpa 80kpa |
|---|---|---|---|
| قطعات یدکی: | توری زنجیر لاستیک، فلنج، گلگیر | اندازه: | D=0.5~4.5m، L=1.0~12.0m |
| کاربرد: | STS، STD | رنگ: | مشکی یا سفارشی |
| بندر: | بندر چینگدائو | brand name: | Jerryborg |
| برجسته: | گلگیر پنوماتیک یوکوهاما,گلگیر نوع یوکوهاما,گلگیر پنوماتیک نوع یوکوهاما |
||

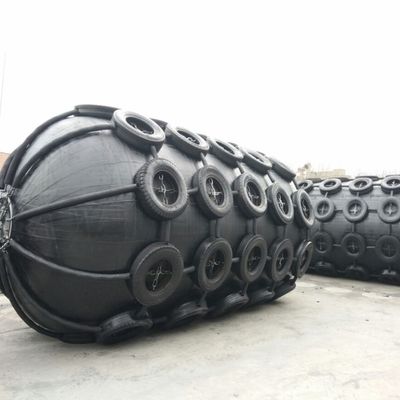

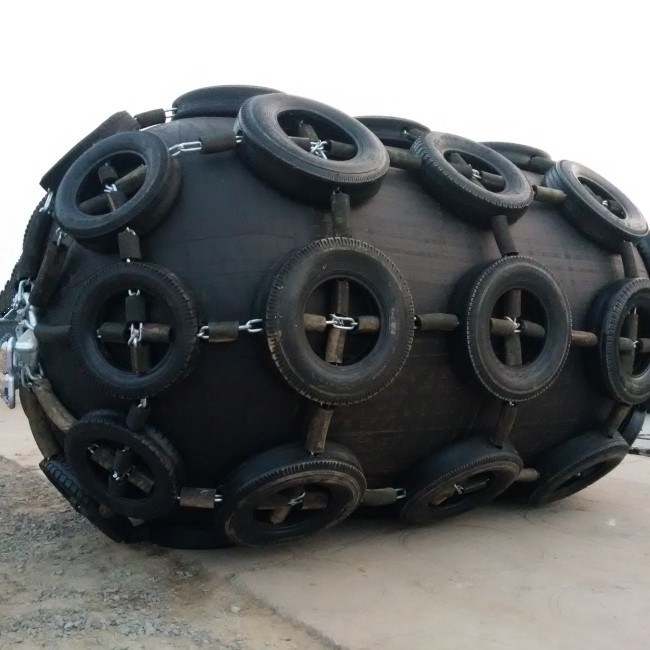

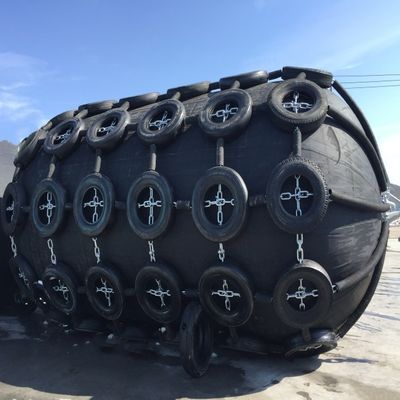

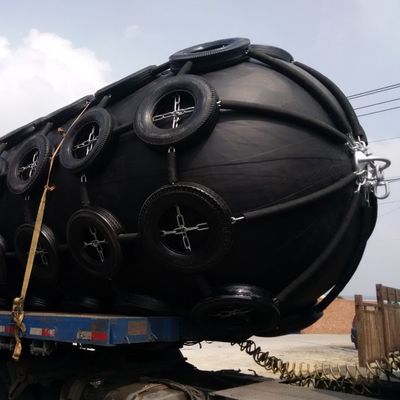

گلگیرهای قایق محافظ کشتی بادگیر یوکوهاما
گلگیر پنوماتیک
گلگیر پنوماتیکی یک سپر حفاظتی STS ایده آل است که به اندازه کافی قوی است تا در برابر آسیب های ناشی از استفاده سخت مقاومت کند و به طور گسترده در مکان هایی مانند اسکله STS و اسکله STD استفاده می شود.گلگیرهای بادی عمدتاً از سه نوع اسلینگ، CTN و نوع هیدروپنوماتیکی تشکیل شده اند.هر نوع در ابعاد مختلف موجود است.طبق استاندارد ISO17357، جریبورگ در ارائه گلگیرهای پنوماتیکی با کیفیت بالا تخصص دارد.
گلگیر پنوماتیک جریبورگ که کاملاً با استاندارد ISO17357 مطابقت دارد، مشخصات و ابعاد مختلفی را برای پاسخگویی به درخواست‌های مشتری و شرایط کاربردی مختلف ارائه می‌کند.
مشخصات گلگیر پنوماتیکی
50 کیلو پاسکال:
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (mm) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
80 کیلو پاسکال:
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (mm) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
طبقه بندی گلگیر پنوماتیک
با توجه به گلگیرهای پنوماتیک بین المللی، سیستم های گلگیر بادی به دو دسته تقسیم می شوند.از نظر ظاهری دو نوع گلگیر پنوماتیکی وجود دارد:
1. فشار اولیه 50 Kpa، گلگیر پنوماتیک P50
2. فشار اولیه 80 Kpa، گلگیر پنوماتیک P80
3. نوع I، نوع CTN، با زنجیر و گلگیر پنوماتیک توری لاستیک
4. نوع II، نوع زنجیر، بدون زنجیر و توری لاستیک گلگیر پنوماتیک
ساختار گلگیر پنوماتیک
گلگیر پنوماتیکی از لایه لاستیکی بیرونی، لایه مصنوعی-لاستیک-بند ناف و لایه لاستیکی داخلی تشکیل شده است.لایه لاستیکی بیرونی از ترکیبات ویژه ای ساخته شده است که با استحکام کششی و پارگی بالا قوی هستند تا بهتر از گلگیر در برابر آسیب های شرایط آب و هوایی سخت و استفاده سخت محافظت کنند.لایه مصنوعی تایر-بند ناف تایر کامپوزیت با خطوط سایه متقاطع است که برای توزیع یکنواخت استرس طراحی شده است.در حالی که لایه لاستیکی داخلی به طور ویژه برای آب بندی هوای داخلی و جلوگیری از هرگونه نشتی طراحی شده است.
① لایه لاستیکی بیرونی
② لایه بند ناف مصنوعی تایر
③ لایه لاستیکی داخلی
کاربرد گلگیر پنوماتیک
گلگیرهای پنوماتیکی به طور گسترده در عملیات پهلوگیری و پهلوگیری STS و STD استفاده می شود.
1. بندرهایی که جزر و مد در آنها تا حد زیادی متفاوت است
2. عملیات انتقال نفت و گاز به کشتی
3. پهلوگیری موقت
4. کشتی های سریع
5. نصب دائمی برای دفاع اسکله
6. اورژانس و واکنش سریع
