جزئیات محصول:
|
| جنس گلگیر: | 63% لاستیک طبیعی | رنگ: | سیاه، سفید، خاکستری دریایی، قرمز و غیره |
|---|---|---|---|
| نوع گلگیر: | نوع I تایر و نوع توری زنجیر | تابع: | دستگاه گلگیر ضد برخورد STS |
| گواهینامه انجمن طبقه بندی: | BV، CCS، ABS، GL، LR، DVN، SGS، KR، RINA | ضمانتنامه: | 24 ماه |
| قطر گلگیر: | 0.5-4.5 متر | طول گلگیر: | 1 متر تا 12 متر |
| برجسته: | یوکوهاما فندر,بافر هوا پر,ABS CCS یوکوهاما فندر |
||
گلگیر ABS CCS یوکوهاما برای بافر پر از هوا با مقاومت بالا قایق
یوکوهاما فندر چیست؟
راگلگیر یوکوهامادر سال 1958 در ژاپن توسعه یافت.پیشرفت در توسعه چنین گلگیرهایی ارتباط نزدیکی با پیشرفت و توسعه فناوری ضد برخورد کشتی و فناوری صنعت لاستیک دارد.گلگیر یوکوهاما باید به طور مداوم با تانکرهای نفتی بزرگتر مانند VLCC، ULCC، حامل های گاز بزرگ، کشتی های فله بر و سازه های شناور کنار بیاید.

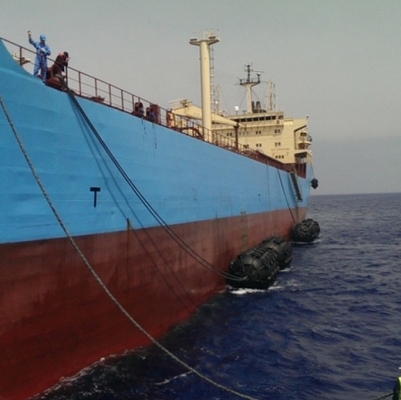

بافر پر از هوادر سراسر جهان برای عملیات انتقال کشتی به کشتی (STS)، پایانه ها، و برای انواع کشتی ها، تانکرهای بزرگ، کشتی ها، اسکله ها، اسکله های بندری و سکوهای اقیانوسی استفاده می شود.از زمان ایجاد آن تا به امروز، بیش از میلیون ها گلگیر در سراسر جهان برای عملیات کشتی به کشتی و کشتی به اسکله (STD) در خدمت مشتریان ارزشمند ما عرضه شده است.این گلگیرها نقش مهمی در عملکرد ایمن پهلوگیری و پهلوگیری کشتی دارند.
گلگیرهای کشتی پنوماتیک عمدتاً به سه نوع زیر طبقه بندی می شوند:

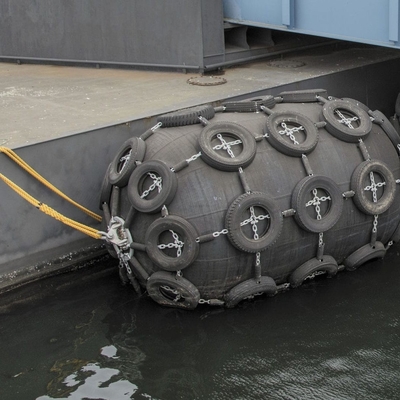

1. گلگیر کشتی پنوماتیک با زنجیر و توری تایر
با زنجیر و توری تایر که بدنه گلگیر را می پوشاند، گلگیر کشتی پنوماتیک می تواند آسیب اصطکاک و سایش ناشی از تماس مستقیم را کاهش دهد.بنابراین به طور گسترده در مکان هایی با تغییرات جزر و مد پیچیده و ناپایدار، مانند عملیات کشتی به کشتی (STS) و کشتی به اسکله (STD) استفاده می شود.علاوه بر این، در مورد تایر محافظ، Jerryborg چهار نوع لاستیک با اندازه ها و ضخامت های مختلف را برای مشتریان ارائه می دهد.
2. گلگیر کشتی پنوماتیک نوع زنجیر
گلگیر کشتی پنوماتیک نوع زنجیر با یک زنجیر یا طناب با یک دستگاه بالابر در دو طرف متصل می شود.
3. گلگیر کشتی نوع هیدرو پنوماتیک
گلگیر کشتی هیدروپنوماتیک معمولاً به عنوان سپر با زیردریایی ها و سایر سکوهای نیمه شناور استفاده می شود.می توان آن را به صورت عمودی در آب نصب کرد زیرا داخل آن از هوا و آب پر شده و به وزنه تعادل مجهز شده است.
همه این گلگیرهای کشتی پنوماتیک ذکر شده در بالا معمولاً در رنگ مشکی موجود هستند، رنگ نیز بنا به درخواست شما سفارشی می شود.جریبورگ گلگیرهای کشتی پنوماتیک را با اندازه های مختلف در قطرهای 500 میلی متر تا 4500 میلی متر و طول بین 1000 میلی متر تا 9000 میلی متر ارائه می دهد.
گلگیر پنوماتیک شناور هواگیرساختار
① لایه لاستیکی بیرونی
گلگیر پنوماتیکی شناور هوابندs توسط لایه بیرونی ساخته شده از لاستیک طبیعی پوشیده شده است.این ترکیب لاستیکی به دلیل خاصیت ارتجاعی و مقاومت سایشی بالا به اندازه کافی قوی است که از لایه داخلی و لایه بند ناف مصنوعی در برابر آسیب نیروهای خارجی و شرایط جوی شدید محافظت می کند.
② لایه بند ناف مصنوعی تایر
لایه بند ناف مصنوعی از پارچه‌های مصنوعی تایر ساخته شده است، در مقایسه با پارچه بوم مصنوعی و پارچه کمربند مصنوعی، این لایه تقویت‌کننده در مقاومت در برابر خستگی و نگه‌داشتن فشار بهتر عمل می‌کند.
③ لایه لاستیکی داخلی
لایه داخلی برای آب بندی هوای داخل گلگیر طراحی شده است.
مشخصات ازگلگیر پنوماتیک شناور هواگیر
اندازه های استاندارد پنوماتیک 50:
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (mm) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
اندازه های استاندارد پنوماتیک 80:
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (mm) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
توجه داشته باشید :
1. شکل های روی میز با الزامات ISO17357-1:2014 مطابقت دارند.
2. وزن بدنه و توری گلگیر ممکن است 10% متغیر باشد.
3. اندازه های ویژه در صورت درخواست در دسترس هستند.
چگونه انتخاب کنیمگلگیر دریایی?
انتخاب ازگلگیرهای دریاییبرای کشتی های کوچک و متوسط:
| تناژ (T) | ابعاد توصیه شده: قطر x طول (متر) | انواع کشتی |
| 50 | 0.5 × 1.0 | قایق ماهیگیری |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | قایق ماهیگیری |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | قایق ماهیگیری، یدک کش |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | کشتی ماهیگیری، یدک کش |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | قایق یدک کش، کشتی باری |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | کشتی باری، قایق ماهیگیری دریایی |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | کشتی باری |
انتخاب ازگلگیرهای دریاییبرای کشتی های با تناژ بزرگ:
|
تناژ وزن مرده (DWT) |
سرعت فرود فرضی (M/S) |
انرژی جنبشی موثر (KN.M) |
بعد، ابعاد، اندازه: قطر× طول (متر) |
| 200000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.20 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
