جزئیات محصول:
|
| مواد: | لاستیک طبیعی | فشار اولیه: | 50kpa 80kpa |
|---|---|---|---|
| رنگ: | سیاه، خاکستری، سفید کرمی و غیره | ضمانتنامه: | 24 ماه |
| قطر: | 0.5 متر تا 4.5 متر | طول: | 1.0 متر تا 12.0 متر |
| اندازه طبیعی: | 3.3 * 6.5 متر | محل مبدا: | چینگدائو، چین |
| برجسته: | فندر پنوماتیک,ISO17357 فندر پنوماتیک,شناور شناور |
||
گلگیر لاستیکی پنوماتیک شناور ISO17357 50 kpa 80 kpa یوکوهاما
چهگلگیر پنوماتیک?
گلگیر پنوماتیکاولین بار در سال 1958 توسط شرکت یوکوهاما ژاپن تولید شد، بنابراین به آن گلگیر بادی یوکوهاما نیز می گویند.
آی تییک محصول ارتقا یافته از گلگیر قایق است که به طور گسترده در سراسر جهان مورد استفاده قرار می گیرد، که با هوای فشار بالا برای مقاومت در برابر ضربه های اسکله پر شده است.در مقایسه با گلگیرهای لاستیکی الاستیک معمولی (مانند لاستیک‌های ضایعاتی، گلگیرهای لاستیکی جامد و غیره)، دارای جذب انرژی تضمین شده بالا، ضربه سطح کم، ترکیبی از مقاومت سایشی بالا با اصطکاک کم و نصب سریع است.گلگیر لاستیکی پنوماتیک از زمان کاربرد خود به دلیل عملکرد بالا به عنوان بافر مورد استفاده قرار گرفته است و در عملیات کشتی به کشتی و کشتی به اسکله کاربرد فراوانی داشته است.
چی's ساختارگلگیر پنوماتیک?
گلگیر بادی ISO17357از لاستیک داخلی، لایه بند ناف مصنوعی برای تقویت، لاستیک بیرونی، دهانه فلنج و سایر قطعات فلزی ساخته شده است.
لاستیک داخلی از لاستیک طبیعی با محتوای لاستیک بالاتر از 53٪ ساخته شده است که حفظ هوای گلگیر پنوماتیک را تضمین می کند و می توان آن را برای مدت طولانی بدون کاهش فشار آشکار استفاده کرد.ضخامت آن از 2 تا 4 میلی متر است که با توجه به نیاز گلگیرهای لاستیکی پنوماتیک با مشخصات مختلف تعیین می شود.
لایه بند ناف مصنوعی لاستیک برای تقویت صمغی است و دارای تارهای ضخیم، چگالی رقابتی و استحکام بالا است.پس از صمغ گیری با لاستیک داخلی و خارجی چسبانده می شود و سپس سه لایه پس از ولکانیزه شدن در دمای بالا به هم می چسبند.بنابراین، لایه بند ناف دارای استحکام بالا، مقاومت در برابر سایش و ضربه، پایداری حرارتی عالی، چسبندگی خوب با لاستیک، مقاومت در برابر پیری و پردازش آسان است.
لاستیک بیرونی عمدتاً برای محافظت از لایه تقویت شده و لاستیک داخلی و اطمینان بیشتر از حفظ هوا استفاده می شود.ISO17357گلگیر پنوماتیکی.
انواع چیستگلگیر پنوماتیک?

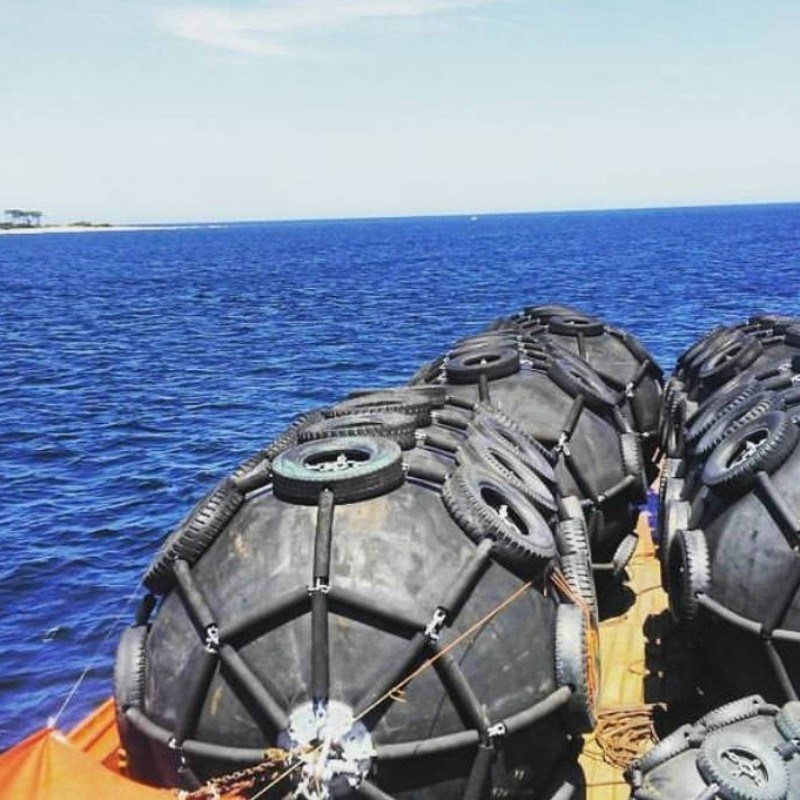

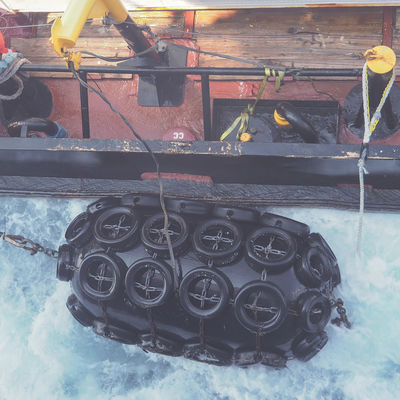

نوع a: گلگیر با زنجیر سنگین و توری تایر
نوع b: گلگیر از نوع زنجیر
نوع c: نیمه شناور قابل تنظیمگلگیر
نوع d: گلگیر سفارشی از نوع توری با رنگ خاص
رنگ های خاص مانند سیاه، سفید، قرمز و خاکستری (سرمه ای) نیز قابل درخواست است.
گلگیرهای توری را می توان با تایرهای هواپیما، قطعات توری، تسمه نقاله و شیلنگ های اسکله سفارشی کرد.
چه مزایایی داردگلگیر پنوماتیک?
1. ایمنی و قابلیت اطمینان عالی
2. بدون زوال یا تغییر در عملکرد
3. مزایای متعدد در اسکله شیبدار
4. سیستم مقرون به صرفه
5. نیروی واکنش نرم تر برای ساختار کشتی و اسکله
6. قوی تر در برابر نیروی برشی
7. سازگار با جزر و مد
8. نصب و راه اندازی ساده و رقابتی، هزینه نگهداری کم
کاربردهای اصلی چیست؟گلگیر پنوماتیک?
1. تانکرهای نفت، LNG و سایر کشتی ها با کشتی در دریا حمل می شوند
2. عملیات اسکله و پهلوگیری کشتی
3. ضد سانحه دفاع موقت یا دائمی ساحلی
4. بافر ضد تصادف برای سکوها و ساختمان های فراساحلی
مشخصات ازگلگیر پنوماتیک
| پنوماتیک 50 سایز استاندارد | |||
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (mm) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| پنوماتیک 80 سایز استاندارد | |||
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (mm) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
توجه داشته باشید :
1. شکل های روی میز با الزامات ISO17357-1:2014 مطابقت دارند.
2. وزن بدنه و توری گلگیر ممکن است 10% متغیر باشد.
3. اندازه های ویژه در صورت درخواست در دسترس هستند.
چگونه انتخاب کنیمگلگیر پنوماتیک?
انتخاب ازگلگیرهای بادی ISO17357برای کشتی های کوچک و متوسط:
|
تناژ (T) |
ابعاد توصیه شده: قطر x طول (متر) |
انواع کشتی |
| 50 | 0.5 × 1.0 | قایق ماهیگیری |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | قایق ماهیگیری |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | قایق ماهیگیری، یدک کش |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | کشتی ماهیگیری، یدک کش |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | قایق یدک کش، کشتی باری |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | کشتی باری، قایق ماهیگیری دریایی |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | کشتی باری |
انتخاب ازگلگیرهای بادی ISO17357برای کشتی های با تناژ بزرگ:
|
تناژ وزن مرده (DWT) |
سرعت فرود فرضی (M/S) |
انرژی جنبشی موثر (KN.M) |
بعد، ابعاد، اندازه: قطر× طول (متر) |
| 200000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.20 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
روش نصبگلگیر پنوماتیک?
روش های نصب گلگیرهای بادی ISO17357 عمدتاً به نوع کشتی به کشتی و عملیات کشتی به ساحل تقسیم می شوند.

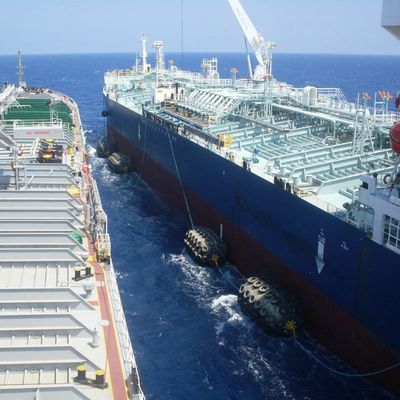

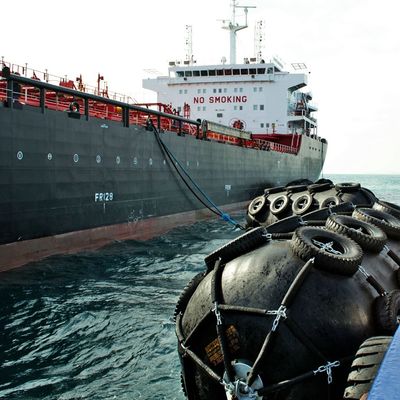

1. عملیات کشتی به کشتی دارای دو مثال اصلی به شرح زیر است:
2. حالت نصب حوض و سایر ساختمان ها حفاظت
