جزئیات محصول:
|
| کلید واژه ها: | گلگیر پنوماتیک یوکوهاما | فشار اولیه: | 50kpa 80kpa |
|---|---|---|---|
| ویژگی: | تنگی هوا بالا | ضمانتنامه: | 24 ماه |
| قطر: | 0.5 متر تا 4.5 متر | طول: | 1.0 متر تا 12.0 متر |
| اندازه طبیعی: | 3.3 * 6.5 متر | محل مبدا: | چینگدائو، چین |
| برجسته: | گلگیر لاستیکی شناور 80 کیلو پاسکال,گلگیر لاستیکی شناور 50 کیلو پاسکال,گلگیر لاستیکی پنوماتیک یوکوهاما |
||
گلگیر بادی STS یوکوهاما بادی تنگی بالا
چهسپر لاستیکی پنوماتیک?
گلگیر لاستیکی پنوماتیکاولین بار در سال 1958 توسط شرکت یوکوهاما ژاپن تولید شد، بنابراین به آن گلگیر بادی یوکوهاما نیز می گویند.
آی تی یک محصول ارتقا یافته از گلگیر قایق است که به طور گسترده در سراسر جهان مورد استفاده قرار می گیرد، که با هوای فشار بالا برای مقاومت در برابر ضربه های اسکله پر شده است.در مقایسه با گلگیرهای لاستیکی الاستیک معمولی (مانند لاستیک‌های ضایعاتی، گلگیرهای لاستیکی جامد و غیره)، دارای جذب انرژی تضمین شده بالا، ضربه سطح کم، ترکیبی از مقاومت سایشی بالا با اصطکاک کم و نصب سریع است.گلگیر لاستیکی پنوماتیک از زمان کاربرد خود به دلیل عملکرد بالا به عنوان بافر مورد استفاده قرار گرفته است و در عملیات کشتی به کشتی و کشتی به اسکله کاربرد فراوانی داشته است.
چی's ساختارسپر لاستیکی پنوماتیک?
گلگیر لاستیکی شناوراز لاستیک داخلی، لایه بند ناف مصنوعی برای تقویت، لاستیک بیرونی، دهانه فلنج و سایر قطعات فلزی ساخته شده است.
لاستیک داخلی از لاستیک طبیعی با محتوای لاستیک بالاتر از 53٪ ساخته شده است که حفظ هوای گلگیر پنوماتیک را تضمین می کند و می توان آن را برای مدت طولانی بدون کاهش فشار آشکار استفاده کرد.ضخامت آن از 2 تا 4 میلی متر است که با توجه به نیاز گلگیرهای لاستیکی پنوماتیک با مشخصات مختلف تعیین می شود.
لایه بند ناف مصنوعی لاستیک برای تقویت صمغی است و دارای تارهای ضخیم، چگالی رقابتی و استحکام بالا است.پس از صمغ گیری با لاستیک داخلی و خارجی چسبانده می شود و سپس سه لایه پس از ولکانیزه شدن در دمای بالا به هم می چسبند.بنابراین، لایه بند ناف دارای استحکام بالا، مقاومت در برابر سایش و ضربه، پایداری حرارتی عالی، چسبندگی خوب با لاستیک، مقاومت در برابر پیری و پردازش آسان است.
لاستیک بیرونی عمدتاً برای محافظت از لایه تقویت شده و لاستیک داخلی و اطمینان بیشتر از حفظ هوا استفاده می شود.گلگیر لاستیکی شناور.
انواع چیستسپر لاستیکی پنوماتیک?

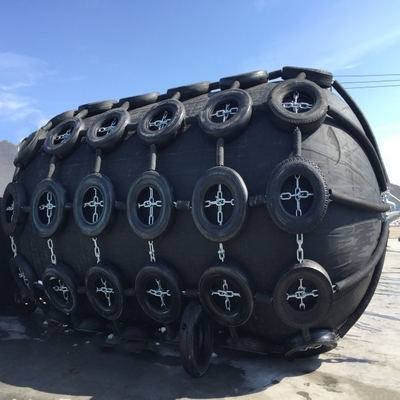

نوع a: گلگیر با زنجیر سنگین و توری تایر
نوع b: گلگیر از نوع زنجیر
نوع c: نیمه شناور قابل تنظیمگلگیر
نوع d: گلگیر سفارشی از نوع توری با رنگ خاص
رنگ های خاص مانند سیاه، سفید، قرمز و خاکستری (سرمه ای) نیز قابل درخواست است.
گلگیرهای توری را می توان با تایرهای هواپیما، قطعات توری، تسمه نقاله و شیلنگ های اسکله سفارشی کرد.
چه مزایایی داردسپر لاستیکی پنوماتیک?
1. ایمنی و قابلیت اطمینان عالی
2. بدون زوال یا تغییر در عملکرد
3. مزایای متعدد در اسکله شیبدار
4. سیستم مقرون به صرفه
5. نیروی واکنش نرم تر برای ساختار کشتی و اسکله
6. قوی تر در برابر نیروی برشی
7. سازگار با جزر و مد
8. نصب و راه اندازی ساده و رقابتی، هزینه نگهداری کم
کاربردهای اصلی چیست؟سپر لاستیکی پنوماتیک?

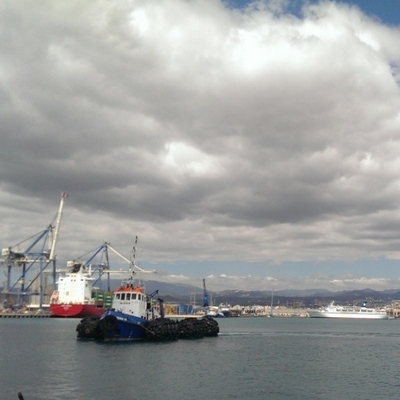

1. تانکرهای نفت، LNG و سایر کشتی ها با کشتی در دریا حمل می شوند

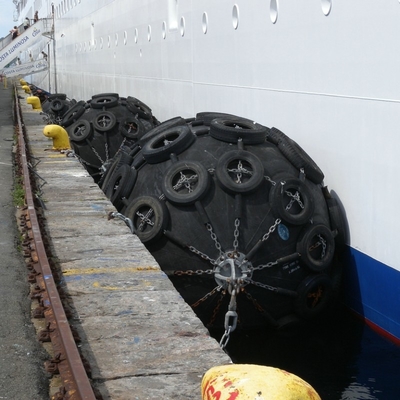

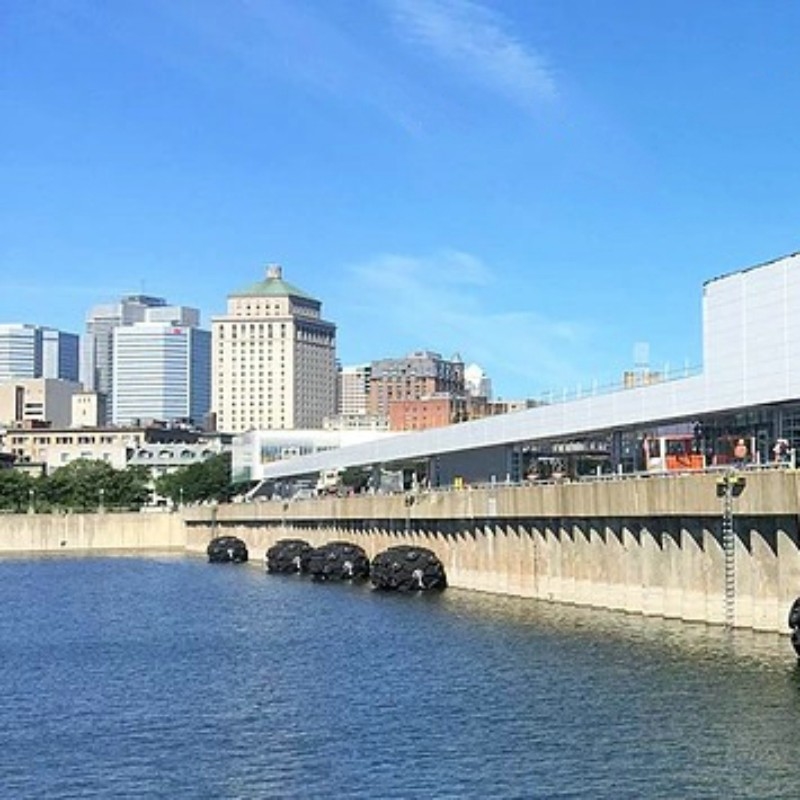

2. عملیات اسکله و پهلوگیری کشتی
3. ضد سانحه دفاع موقت یا دائمی ساحلی
4. بافر ضد تصادف برای سکوها و ساختمان های فراساحلی
سپر لاستیکی پنوماتیکطبقه بندی
بر اساس گلگیرهای پنوماتیک بین المللی، سیستم های بافر شناور به دو دسته تقسیم می شوند.از نظر ظاهری دو نوع وجود داردگلگیر لاستیکی شناور:
1. فشار اولیه 50 Kpa، P50گلگیر
2. فشار اولیه 80 Kpa، P80گلگیر
3. نوع I، نوع CTN، با زنجیر و توری تایر
4. نوع II، نوع زنجیر، بدون زنجیر و توری لاستیک
مشخصات ازسپر لاستیکی پنوماتیک
| پنوماتیک 50 سایز استاندارد | |||
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (mm) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| پنوماتیک 80 سایز استاندارد | |||
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (mm) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
توجه داشته باشید :
1. شکل های روی میز با الزامات ISO17357-1:2014 مطابقت دارند.
2. وزن بدنه و توری گلگیر ممکن است 10% متغیر باشد.
3. اندازه های ویژه در صورت درخواست در دسترس هستند.
چگونه انتخاب کنیمسپر لاستیکی پنوماتیک?
انتخاب ازگلگیر لاستیکی شناوربرای کشتی های کوچک و متوسط:
|
تناژ (T) |
ابعاد توصیه شده: قطر x طول (متر) |
انواع کشتی |
| 50 | 0.5 × 1.0 | قایق ماهیگیری |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | قایق ماهیگیری |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | قایق ماهیگیری، یدک کش |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | کشتی ماهیگیری، یدک کش |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | قایق یدک کش، کشتی باری |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | کشتی باری، قایق ماهیگیری دریایی |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | کشتی باری |
انتخاب ازگلگیر لاستیکی شناوربرای کشتی های با تناژ بزرگ:
|
تناژ وزن مرده (DWT) |
سرعت فرود فرضی (M/S) |
انرژی جنبشی موثر (KN.M) |
بعد، ابعاد، اندازه: قطر× طول (متر) |
| 200000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.20 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
روش نصبسپر لاستیکی پنوماتیک?
| اندازه گلگیر | گلگیرهای توری تایر زنجیر (CTN). | دبلیو | |||||
| آ | ب | سی | دی | E | |||
| قطر | طول | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | 1965 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| اندازه گلگیر | گلگیرهای زنجیر | ||||||
| آ | ب | سی | دی | E | دبلیو | ||
| قطر | طول | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950 |
| 1200 | 2000 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010 | 180 | 435 | 3250 |
| 2000 | 3500 | 2125 | 1880 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |
