جزئیات محصول:
|
| تایپ کنید: | گلگیر لاستیکی پنوماتیک شناور | فشار اولیه: | 50kpa 80kpa |
|---|---|---|---|
| رنگ: | سیاه، خاکستری، سفید کرمی و غیره | ضمانتنامه: | 24 ماه |
| قطر: | 0.5 متر تا 4.5 متر | طول: | 1.0 متر تا 12.0 متر |
| اندازه طبیعی: | 3.3 * 6.5 متر | استفاده: | حفاظت STS |
| برجسته: | گلگیر لاستیکی بادی شناور ISO17357,گلگیر لاستیکی بادی شناور یوکوهاما,گلگیر لاستیکی پنوماتیک شناور STS |
||

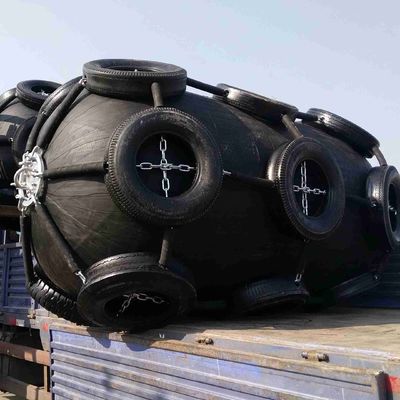

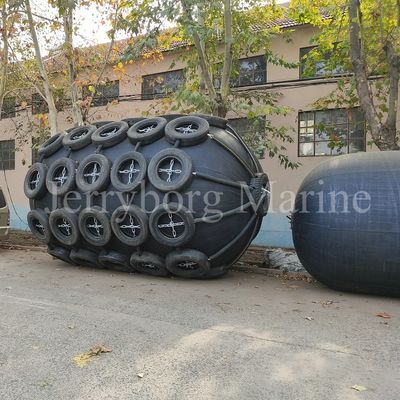

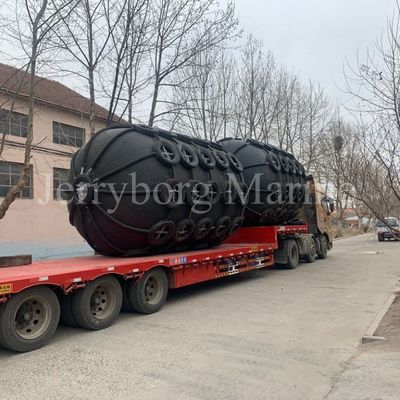

ISO17357 گلگیر لاستیکی پنوماتیک شناور یوکوهاما نوع حفاظت STS
چهگلگیر پنوماتیک?
گلگیرهای پنوماتیک برای کاربردهای بندری دائمی و نیمه دائمی و برای انتقال کشتی به کشتی دریایی ایده آل هستند.آنها بر اساس ISO17357-1:2014 تولید می شوند.گلگیرها در قطرهای 300 میلی متر تا 4500 میلی متر و طول های 500 میلی متر تا 12000 میلی متر و همچنین اندازه های خاص موجود هستند.
مزیت گلگیر پنوماتیک یوکوهاما
1. ایمنی و قابلیت اطمینان
2. بدون زوال یا تغییر در عملکرد
3. مزایای در اسکله شیبدار
4. سیستم رقابتی با بیشترین هزینه
5. نیروی واکنش نرم برای ساختار کشتی و اسکله
6. نیروهای پهلوگیری پایین تحت شرایط آب و هوایی ناهموار
7. قوی تر در برابر نیروی برشی
8. سازگار با جزر و مد
9. نصب ساده و کم هزینه
10. کم هزینه نگهداری و هزینه حمل و نقل
انواع گلگیر پنوماتیکی
تفصیلی تصور کنید
گلگیر پنوماتیکطبقه بندی
بر اساس گلگیرهای پنوماتیک بین المللی، سیستم های بافر شناور به دو دسته تقسیم می شوند.از نظر ظاهری دو نوع وجود داردگلگیر بادی ISO17357:
مشخصات ازگلگیر پنوماتیک
| پنوماتیک 50 سایز استاندارد | |||
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (mm) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
| 3300 | 10600 | 5257 | 3067 |
| 4500 | 9000 | 5747 | 4752 |
| 4500 | 12000 | 7984 | 6473 |
| پنوماتیک 80 سایز استاندارد | |||
| بعد، ابعاد، اندازه | انحراف (60%) | ||
| D (mm) | L (mm) |
نیروی واکنش (KN) |
جذب تضمینی انرژی (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
| 3300 | 10600 | 6907 | 4281 |
| 4500 | 9000 | 7551 | 6633 |
| 4500 | 12000 | 10490 | 9037 |
توجه داشته باشید :
1. شکل های روی میز با الزامات ISO17357-1:2014 مطابقت دارند.
2. وزن بدنه و توری گلگیر ممکن است 10% متغیر باشد.
3. اندازه های ویژه در صورت درخواست در دسترس هستند.
ایمنی و قابلیت اطمینان
گلگیرهای لاستیکی پنوماتیک یوکوهاما از چندین لایه طناب لاستیک قوی ساخته شده اند و بنابراین در برابر فشار و برش مقاوم هستند.ضریب ایمنی اتخاذ شده در طراحی این گلگیر بر اساس تئوری پذیرفته شده است و با آزمایشات گسترده به اثبات رسیده است.تجربه عملیاتی در مدت زمان طولانی گواهی بر ایمنی و قابلیت اطمینان بالای آن است و تست های فشار هیدرولیک استحکام مناسبی را ثابت کرده است.علاوه بر این، گلگیرهای سایز بزرگ مجهز به یک سوپاپ ایمنی برای آزاد کردن هوای داخل در صورت فشار بیش از حد تصادفی هستند.شکل زیر داده‌های به‌دست‌آمده از بسیاری از آزمایش‌های فشار مخرب در تراکم‌های درصدی مختلف را نشان می‌دهد.چنین داده‌هایی برای ایجاد منحنی حداقل فشار پایدار (MEP) برای گلگیرهای لاستیکی پنوماتیکی استفاده می‌شوند.
برای جزئیات بیشتر پشتیبانی فنی، لطفاً با خط تلفن 19963866866 تماس بگیرید
تماس با شخص: Brunhilde Lung
تلفن: +86-19963866866
