جزئیات محصول:
|
| نام محصول: | گلگیر لاستیکی شناور یوکوهاما | مواد: | لاستیک طبیعی |
|---|---|---|---|
| رنگ: | سیاه | قطر: | 0.5 متر تا 4.5 متر |
| طول: | 1 متر تا 12 متر | فشار اولیه: | 50 کیلو پاسکال، 80 کیلو پاسکال |
| استفاده: | STS، STD و غیره | ||
| برجسته: | گلگیر یوکوهاما,گلگیر نوع یوکوهاما,گلگیر بادی یوکوهاما |
||

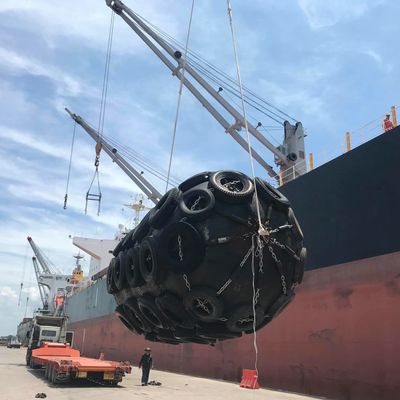

یوکوهگلگیرهای پنوماتیک آما
گلگیرهای پنوماتیک برای کاربردهای بندری دائمی و نیمه دائمی و برای انتقال کشتی به کشتی دریایی ایده آل هستند.آنها بر اساس ISO17357-1:2014 تولید می شوند.گلگیرها در قطرهای 300 میلی متر تا 4500 میلی متر و طول های 500 میلی متر تا 12000 میلی متر و همچنین اندازه های خاص موجود هستند.
مزایای گلگیرهای بادی JRB:
طراحی همه کاره و به خوبی اثبات شدهگلگیرهای پنوماتیک JRB به صورت زنجیر یا با توری زنجیره ای و تایر برای انواع کاربردهای درون ساحلی و فراساحلی موجود هستند.
نوع گلگیر
ابعاد و ارزش عملکرد گلگیر پنوماتیک
| IP50 | کارایی | فقط بدن | توری زنجیر وزنه گلگیر (بدون بدن) | نوع زنجیر | فشارها | ضخامت بدن | قطر زنجیر پهلو | |||
| انرژی (GEA) | واکنش (در GEA) |
فشار (در GEA) | شیر تسکین دهنده | تست اثبات | ||||||
| دیاطول (میلی متر) | kJ | kN | کیلو پاسکال | کیلوگرم | کیلوگرم | کیلوگرم | کیلو پاسکال | کیلو پاسکال | میلی متر | میلی متر |
| Φ300 x 600 لیتر | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ500 x 1000 لیتر | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 x 1000 لیتر | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 x 1500 لیتر | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500L | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ1000x1500L | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ1000 x 2000 لیتر | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ1200 x 2000 لیتر | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ1200 x 3000 لیتر | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 x 2500 لیتر | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 x 2500 لیتر | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 x 3000 لیتر | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 x 4000 لیتر | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 x 3000 لیتر | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 x 7200 لیتر | 516 | 1621 | 133 | 760 | N/A | 810 | - | 200 | 16 | 22 |
| Φ2000 x 3000 لیتر | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| Φ2000 x 3500 لیتر | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| Φ2000 x 4000L | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| Φ2000 x 6000 لیتر | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 x 4000L | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 x 5500 لیتر | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 x 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ3000 x 5000 لیتر | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 x4500L | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| Φ3300 x 6500 لیتر | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 x 10600 لیتر | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ4500 x 7000 لیتر | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ4500 × 9000 لیتر | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ4500 x 12000 لیتر | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |

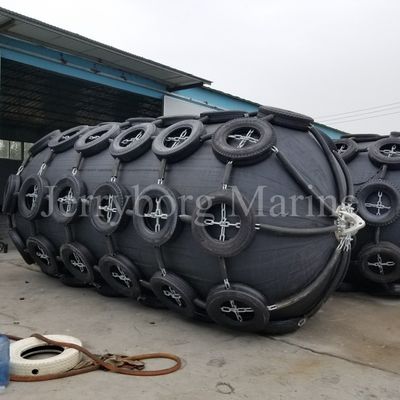

تصویر تفصیلی
چگونه انتخاب کنیمگلگیر پنوماتیک?
انتخاب ازگلگیرهای بادی ISO17357برای کشتی های کوچک و متوسط:
| تناژ (T) | ابعاد توصیه شده: قطر x طول (متر) | انواع کشتی |
| 50 | 0.5 × 1.0 | قایق ماهیگیری |
| 100 | 0.7 × 1.5 ~ 1.0 × 1.5 | قایق ماهیگیری |
| 200 | 1.0 × 1.5 ~ 1.2 × 2.0 | قایق ماهیگیری، یدک کش |
| 300-500 | 1.2 × 2.0 ~ 1.5 × 2.5 | کشتی ماهیگیری، یدک کش |
| 1000 | 1.5 × 2.5 ~ 1.5 × 3.0 | قایق یدک کش، کشتی باری |
| 3000 | 2.0 × 3.0 ~ 2.0 × 3.5 | کشتی باری، قایق ماهیگیری دریایی |
| 10000 | 2.0 × 3.5 ~ 2.5 × 4.0 | کشتی باری |
انتخاب ازگلگیرهای بادی ISO17357برای کشتی های با تناژ بزرگ:
|
تناژ وزن مرده (DWT) |
سرعت فرود فرضی (M/S) |
انرژی جنبشی موثر (KN.M) |
بعد، ابعاد، اندازه: قطر× طول (متر) |
| 200000 | 0.15 | 1890 | 3.3 x 6.5 |
| 150000 | 0.15 | 1417 | 3.3 x 6.5 |
| 100000 | 0.15 | 945 | 3.0 x 5.0 |
| 85000 | 0.17 | 1031 | 3.0 x 6.0 |
| 50000 | 0.18 | 680 | 2.5 x 5.5 |
| 40000 | 0.20 | 672 | 2.5 x 5.5 |
| 30000 | 0.22 | 609 | 2.5 x 4.0 |
| 20000 | 0.25 | 525 | 2.5 x 4.0 |
| 15000 | 0.26 | 425 | 2.5 x 4.0 |
| 10000 | 0.28 | 329 | 2.0 x 4.0 |
| 5000 | 0.33 | 228 | 2.0 x 3.5 |
روش نصب
| اندازه گلگیر | گلگیرهای توری تایر زنجیر (CTN). | دبلیو | |||||
| آ | ب | سی | دی | E | |||
| قطر | طول | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | 1965 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| اندازه گلگیر | گلگیرهای زنجیر | دبلیو | |||||
| آ | ب | سی | دی | E | |||
| قطر | طول | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950 |
| 1200 | 2000 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010 | 180 | 435 | 3250 |
| 2000 | 3500 | 2125 | 1880 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |
[UNITS:MM]

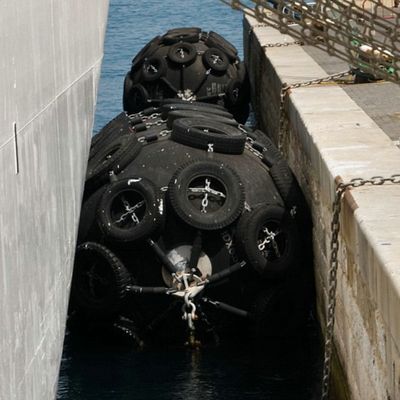

برنامه های کاربردی
1. تانکرهای نفت، LNG و سایر کشتی ها با کشتی در دریا حمل می شوند
2. عملیات اسکله و پهلوگیری کشتی
3. ضد سانحه دفاع موقت یا دائمی ساحلی
4. بافر ضد تصادف برای سکوها و ساختمان های فراساحلی
