جزئیات محصول:
|
| مواد: | لاستیک | کاربرد: | اتصال |
|---|---|---|---|
| ایستاد: | ISO17357:2014-1 | بسته بندی: | بسته بندی استاندارد |
| قطر: | 500 - 4 500 میلی متر | طول: | 1000 - 12000 میلی متر |
| تجهیزات جانبی: | مشمول | ||
| برجسته: | گلگیر قایق یوکوهاما,گلگیر LNG یوکوهاما,گلگیر قایق یوکوهاما |
||

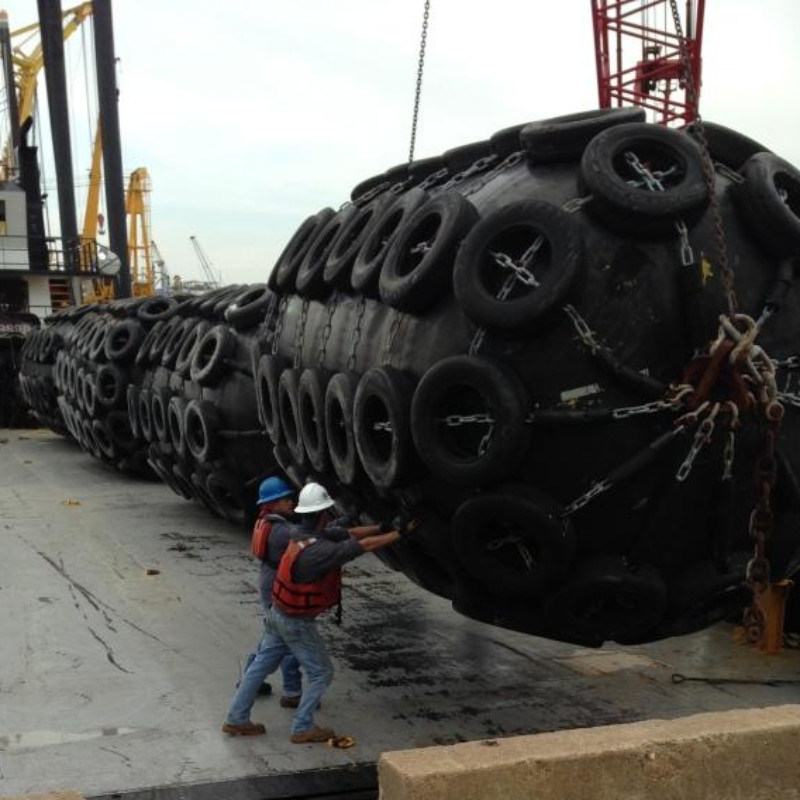

گلگیر لاستیکی پنوماتیک کشتی دریایی یوکوهاما
توضیحات محصول

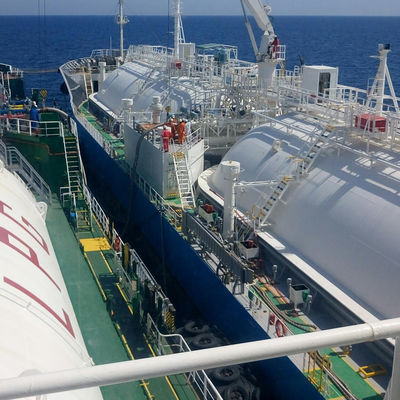

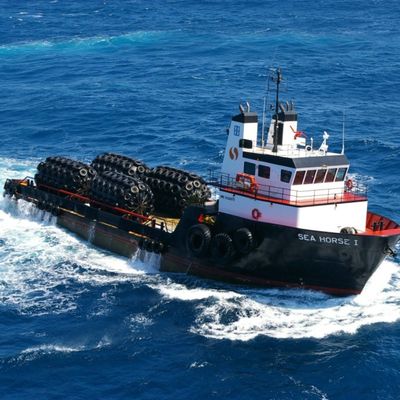

گلگیرهای پنوماتیکی شناور در سراسر جهان در عملیات انتقال کشتی به کشتی (STS)، اسکله ها و شناورهای مختلف استفاده می شود.گلگیرها که در عملیات کشتی به کشتی و کشتی به اسکله استفاده می شوند، نقش حیاتی در عملکرد ایمن پهلوگیری و پهلوگیری کشتی دارند.
1. گواهی ISO 17357-1:2014
2. جذب انرژی تضمین شده
3. فشار بدنه کم
4. توری تایر زنجیر و نوع Sling
5. ساختار پوست ضخیم
6. عملکرد زاویه ای خوب
ساختار محصول
جدول عملکرد
| IP50 | کارایی | وزن گلگیر | فشارها |
بدن
|
لنگر انداختن زنجیر قطر میلی متر |
|||||
| دیاx طول (میلی متر) | انرژی (GEA) kJ |
واکنش (در GEA) kN |
فشار (در GEA) کیلو پاسکال |
بدن فقط کیلوگرم |
شبکه زنجیره ای (بجز بدن) کیلوگرم |
زنجیر تایپ کنید |
تسکین شیر فلکه کیلو پاسکال |
اثبات تست کیلو پاسکال |
||
| φ300 x 600 لیتر | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| φ500 x 1000 لیتر | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| φ600 x 1000 لیتر | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| φ700 x 1500 لیتر | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| φ800 x 1500 لیتر | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| φ1000 x 1500 لیتر | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| φ1000 x 2000 لیتر | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| φ1200 x 2000 لیتر | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| φ1200 x 3000 لیتر | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| φ1350 x 2500 لیتر | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| φ1500 x 2500 لیتر | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| φ1500 x 3000 لیتر | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| φ1500 x 4000 لیتر | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| φ1700 x 3000 لیتر | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| φ1700 x 7200 لیتر | 516 | 1621 | 133 | 760 | N/A | 810 | - | 200 | 16 | 22 |
| φ2000 x 3000 لیتر | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| φ2000 x 3500 لیتر | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| φ2000 x 4000 لیتر | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| φ2000 x 6000 لیتر | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| φ2500 x 4000 لیتر | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| φ2500 x 5500 لیتر | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| φ2500 x 9100 لیتر | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| φ3000 x 5000 لیتر | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| φ3300 × 4500 لیتر | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| φ3300 x 6500 لیتر | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| φ3300 x 10600 لیتر | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| φ4500 x 7000 لیتر | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| φ4500 x 9000 لیتر | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| φ4500 x 12000 لیتر | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |
| IP80 | کارایی | وزن گلگیر | فشارها | بدن ضخامت میلی متر |
لنگر انداختن زنجیر قطر میلی متر |
|||||
| دیاx طول (میلی متر) | انرژی (GEA) kJ |
واکنش (در GEA) kN |
فشار (در GEA) کیلو پاسکال |
بدن فقط کیلوگرم |
شبکه زنجیره ای (بجز بدن) کیلوگرم |
زنجیر تایپ کنید |
تسکین شیر فلکه کیلو پاسکال |
اثبات تست کیلو پاسکال |
||
| φ300 x 600 لیتر | 0.6 | 17 | - | 20 | - | 250 | 13 | 13 | ||
| φ500 x 1000 لیتر | 8 | 85 | 174 | 26 | 121 | 37 | - | 250 | 13 | 16 |
| φ600 x 1000 لیتر | 11 | 98 | 166 | 30 | 132 | 42 | - | 250 | 13 | 16 |
| φ700 x 1500 لیتر | 24 | 180 | 177 | 52 | 165 | 63 | - | 250 | 14 | 16 |
| φ800 x 1500 لیتر | 31 | 204 | 180 | 71 | 280 | 83 | - | 250 | 15 | 16 |
| φ1000 x 1500 لیتر | 45 | 239 | 160 | 84 | 220 | 111 | - | 250 | 15 | 16 |
| φ1000 x 2000 لیتر | 64 | 338 | 174 | 101 | 242 | 129 | - | 250 | 15 | 16 |
| φ1200 x 2000 لیتر | 89 | 390 | 166 | 149 | 352 | 176 | - | 250 | 15 | 16 |
| φ1200 x 3000 لیتر | 140 | 623 | 185 | 275 | 435 | 310 | - | 250 | 16 | 16 |
| φ1350 x 2500 لیتر | 144 | 561 | 170 | 226 | 385 | 270 | - | 250 | 17 | 16 |
| φ1500 x 2500 لیتر | 174 | 610 | 166 | 268 | 484 | 312 | - | 250 | 17 | 19 |
| φ1500 x 3000 لیتر | 218 | 761 | 174 | 339 | 583 | 355 | - | 250 | 17 | 20 |
| φ1500 x 4000 لیتر | 296 | 1053 | 176 | 363 | 690 | 378 | - | 250 | 17 | 20 |
| φ1700 x 3000 لیتر | 272 | 840 | 168 | 348 | 638 | 392 | - | 250 | 17 | 20 |
| φ1700 x 7200 لیتر | 668 | 2096 | 170 | 795 | N/A | 845 | - | 250 | 18 | 22 |
| φ2000 x 3000 لیتر | 363 | 955 | 160 | 413 | 990 | 479 | - | 250 | 19 | 22 |
| φ2000 x 3500 لیتر | 438 | 1150 | 168 | 454 | 1056 | 520 | - | 250 | 19 | 24 |
| φ2000 x 4000 لیتر | 520 | 1380 | 173 | 505 | 1150 | 535 | - | 250 | 19 | 24 |
| φ2000 x 6000 لیتر | 791 | 2109 | 170 | 724 | 1650 | 810 | 230 | 300 | 18 | 28 |
| φ2500 x 4000 لیتر | 944 | 1815 | 180 | 1111 | 1364 | 1309 | 230 | 300 | 20 | 30 |
| φ2500 x 5500 لیتر | 1343 | 2653 | 195 | 1353 | 2035 | 1606 | 230 | 300 | 20 | 36 |
| φ2500 x 9100 لیتر | 2293 | 4505 | 199 | 2360 | 3467 | 2450 | 230 | 300 | 20 | 38 |
| φ3000 x 5000 لیتر | 1593 | 2608 | 185 | 1670 | 1800 | 1850 | 230 | 300 | 21 | 34 |
| φ3300 × 4500 لیتر | 1673 | 2476 | 171 | 1892 | 1881 | 2299 | 230 | 300 | 22 | 34 |
| φ3300 x 6500 لیتر | 2583 | 3961 | 191 | 2420 | 2827 | 2827 | 230 | 300 | 22 | 42 |
| φ3300 x 10600 لیتر | 4366 | 6907 | 208 | 3333 | 5126 | 3872 | 230 | 300 | 23 | 54 |
| φ4500 x 7000 لیتر | 4608 | 4988 | 174 | 4136 | 4301 | 4350 | 230 | 300 | 26 | 54 |
| φ4500 x 9000 لیتر | 6766 | 7551 | 192 | 4818 | 5929 | - | 230 | 300 | 26 | 58 |
| φ4500 x 12000 لیتر | 9218 | 14490 | 202 | 5863 | 7689 | - | 230 | 300 | 26 | 58 |
| جذب انرژی تضمین شده IGEAl در انحراف اسمی 60٪ است.تحمل واکنش 110٪ است. | ||||||||||
