جزئیات محصول:
|
| نام محصول: | گلگیر داکینگ یوکوهاما | مواد: | لاستیک طبیعی |
|---|---|---|---|
| رنگ: | سیاه | قطر: | 0.5 متر تا 4.5 متر |
| طول: | 1 متر تا 12 متر | فشار داخلی اولیه: | 50 کیلو پاسکال، 80 کیلو پاسکال |
| کاربرد: | عملیات انتقال کشتی به کشتی (STS)، پایانه ها و غیره | ||
| برجسته: | گلگیر دریایی داکینگ یوکوهاما,گلگیر بادی داکینگ یوکوهاما,گلگیر یوکوهاما 50 کیلو پاسکال |
||

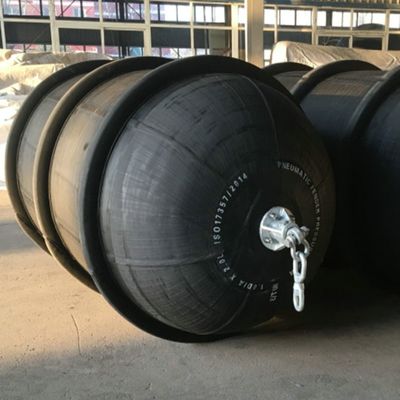

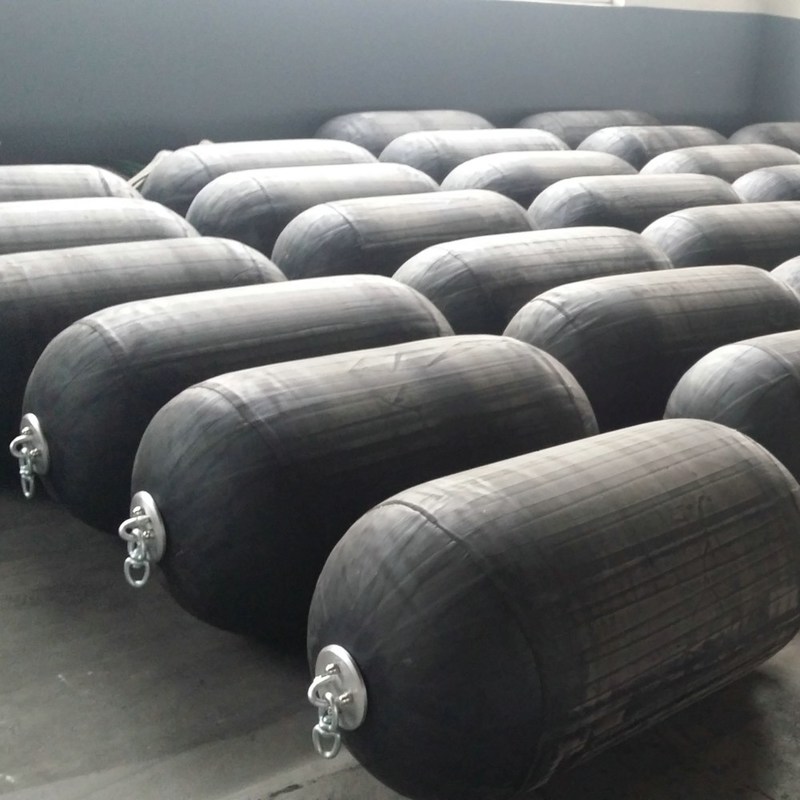

گلگیر لاستیکی شناور پنوماتیک یوکوهاما برای حمل و نقل
گلگیرهای پنوماتیک برای کاربردهای بندری دائمی و نیمه دائمی و برای انتقال کشتی به کشتی دریایی ایده آل هستند.آنها بر اساس ISO17357-1:2014 تولید می شوند.گلگیرها در قطرهای 300 میلی متر تا 4500 میلی متر و طول های 500 میلی متر تا 12000 میلی متر و همچنین اندازه های خاص موجود هستند.
مزایای گلگیرهای بادی JRB:
طراحی همه کاره و به خوبی اثبات شدهگلگیرهای پنوماتیک JRB به صورت زنجیر یا با توری زنجیره ای و تایر برای انواع کاربردهای درون ساحلی و فراساحلی موجود هستند.
نوع گلگیر

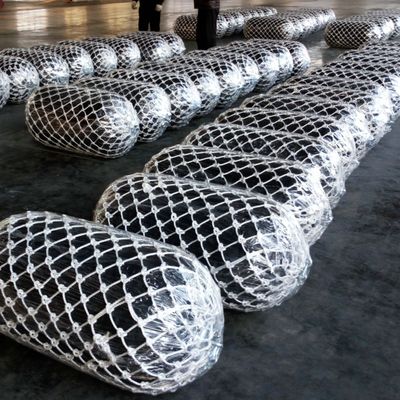

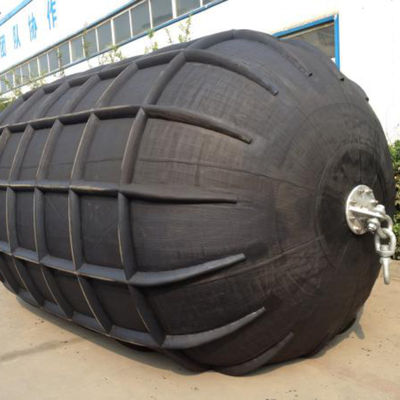

دو نوع مختلف گلگیر پنوماتیکی وجود دارد: نوع توری (مجهز به زنجیر و توری تایر) و نوع زنجیر.
ابعاد و ارزش عملکرد گلگیر پنوماتیک
|
IP50 |
کارایی | فقط بدن | توری زنجیر وزنه گلگیر (بدون بدن) | نوع زنجیر | فشارها | ضخامت بدن | قطر زنجیر پهلو | |||
| انرژی (GEA) | واکنش (در GEA) |
فشار (در GEA) | شیر تسکین دهنده | تست اثبات | ||||||
| دیاطول (میلی متر) | kJ | kN | کیلو پاسکال | کیلوگرم | کیلوگرم | کیلوگرم | کیلو پاسکال | کیلو پاسکال | میلی متر | میلی متر |
| Φ300 x 600 لیتر | 0.5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ500 x 1000 لیتر | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 x 1000 لیتر | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 x 1500 لیتر | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500L | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ1000x1500L | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ1000 x 2000 لیتر | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ1200 x 2000 لیتر | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ1200 x 3000 لیتر | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 x 2500 لیتر | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 x 2500 لیتر | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 x 3000 لیتر | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 x 4000 لیتر | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 x 3000 لیتر | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 x 7200 لیتر | 516 | 1621 | 133 | 760 | N/A | 810 | - | 200 | 16 | 22 |
| Φ2000 x 3000 لیتر | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| Φ2000 x 3500 لیتر | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| Φ2000 x 4000L | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| Φ2000 x 6000 لیتر | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 x 4000L | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 x 5500 لیتر | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 x 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ3000 x 5000 لیتر | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 x4500L | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| Φ3300 x 6500 لیتر | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 x 10600 لیتر | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ4500 x 7000 لیتر | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ4500 × 9000 لیتر | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ4500 x 12000 لیتر | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |
| IP80 | کارایی | بدن فقط |
وزن گلگیر شبکه زنجیره ای (بجز بدن) |
زنجیر تایپ کنید |
فشارها | ضخامت بدن | لنگر انداختن زنجیر قطر |
|||
| انرژی (GEA) |
واکنش (در GEA) |
فشار (در GEA) |
تسکین شیر فلکه |
اثبات تست |
||||||
| دیاx طول (mm| | kJ | kN | کیلو پاسکال | کیلوگرم | کیلوگرم | کیلوگرم | کیلو پاسکال | کیلو پاسکال | میلی متر | میلی متر |
| Φ300 x 600 لیتر | 0.6 | 31 | 173 | 17 | - | 20 | 250 | 13 | 13 | |
| Φ500 x 1000 لیتر | 8 | 85 | 174 | 26 | 121 | 37 | 250 | 13 | 16 | |
| Φ600 x 1000 لیتر | 11 | 98 | 166 | 30 | 132 | 42 | 250 | 13 | 16 | |
| Φ700 x 1500 لیتر | 24 | 180 | 177 | 52 | 165 | 63 | 250 | 14 | 16 | |
| Φ800 x 1500 لیتر | 31 | 204 | 180 | 71 | 280 | 83 | 250 | 15 | 16 | |
| Φ1000 x 1500 لیتر | 45 | 239 | 160 | 84 | 220 | 111 | 250 | 15 | 16 | |
| Φ1000 x 2000 لیتر | 64 | 338 | 174 | 101 | 242 | 129 | 250 | 15 | 16 | |
| Φ1200 x 2000 لیتر | 89 | 390 | 166 | 149 | 352 | 176 | 250 | 15 | 16 | |
| Φ1200 x 3000 لیتر | 140 | 623 | 185 | 275 | 435 | 310 | 250 | 16 | 16 | |
| Φ1350 x 2500 لیتر | 144 | 561 | 170 | 226 | 385 | 270 | 250 | 17 | 16 | |
| Φ1500 * 2500 لیتر | 174 | 610 | 166 | 268 | 484 | 312 | 250 | 17 | 19 | |
| Φ1500 x 3000 لیتر | 218 | 761 | 174 | 339 | 583 | 355 | 250 | 17 | 20 | |
| Φ1500 x 4000 لیتر | 296 | 1053 | 176 | 363 | 690 | 378 | 250 | 17 | 20 | |
| Φ1700 x 3000 لیتر | 272 | 840 | 168 | 348 | 638 | 392 | 250 | 17 | 20 | |
| Φ1700 x 7200 لیتر | 668 | 2096 | 170 | 795 | N/A | 845 | 250 | 18 | 22 | |
| Φ2000 x 3000 لیتر | 363 | 955 | 160 | 413 | 990 | 479 | 250 | 19 | 22 | |
| Φ2000 x 3500 لیتر | 438 | 1150 | 168 | 454 | 1056 | 520 | 250 | 19 | 24 | |
| Φ2000 x 4000L | 520 | 1380 | 173 | 505 | 1150 | 535 | 250 | 19 | 24 | |
| Φ2000 x 6000 لیتر | 791 | 2109 | 170 | 724 | 1650 | 810 | 230 | 300 | 18 | 28 |
| Φ2500 x 4000L | 944 | 1815 | 180 | 1111 | 1364 | 1309 | 230 | 300 | 20 | 30 |
| Φ2500 x 5500 لیتر | 1343 | 2653 | 195 | 1353 | 2035 | 1606 | 230 | 300 | 20 | 36 |
| Φ2500 x 9100L | 2293 | 4505 | 199 | 2360 | 3467 | 2450 | 230 | 300 | 20 | 38 |
| Φ3000 x 5000 لیتر | 1593 | 2608 | 185 | 1670 | 1800 | 1850 | 230 | 300 | 21 | 34 |
| Φ3300 × 4500 لیتر | 1673 | 2476 | 171 | 1892 | 1881 | 2299 | 230 | 300 | 22 | 34 |
| Φ3300 x 6500 لیتر | 2583 | 3961 | 191 | 2420 | 2827 | 2827 | 230 | 300 | 22 | 42 |
| Φ3300 x 10600 لیتر | 4366 | 6907 | 208 | 3333 | 5126 | 3872 | 230 | 300 | 23 | 54 |
| Φ4500 x 7000 لیتر | 4608 | 4988 | 174 | 4136 | 4301 | 4350 | 230 | 300 | 26 | 54 |
| Φ4500 × 9000 لیتر | 6766 | 7551 | 192 | 4818 | 5929 | - | 230 | 300 | 26 | 58 |
| Φ4500 x 12000 لیتر | 9218 | 14490 | 202 | 5863 | 7689 | - | 230 | 300 | 26 | 58 |
جذب انرژی تضمین شده (GEA) در انحراف اسمی 60٪ است.تحمل واکنش ± 10٪ است.
جزئیات اندازه های سفارشی و سایر ویژگی های گلگیرهای پنوماتیک JRB را از جریبورگ بخواهید.
برنامه های کاربردی
